Сравнение электроанализаторов класса А
С 1 января 2014 года в России и странах таможенного союза вступил в действие ГОСТ 30804.4.30-2013 (IEC 61000-4-30), описывающий методы измерения показателей качества электрической энергии (ПКЭ).
В соответствии с данным ГОСТом для проверки качества электроэнергии на соответствие стандартам и при разрешении споров следует применять приборы, соответствующие классу А, определенному этим же ГОСТом. Фактически класс характеристик процесса измерений (A, S или B) является совокупностью методов измерений и соответствующих характеристик СИ.
Группа компаний ЭНЕРГОТЕСТ представляет новый электроанализатор класса А - MYBOX. В данной статье мы сравним новинку и существующие на рынке аналоги. Однако, мы не будем касаться метрологических характеристик приборов, поскольку они определены упомянутым выше ГОСТом, что подтверждается их соответствием классу А, но рассмотрим другие параметры и особенности приборов, влиящие в том числе и на удобство эксплуатации.

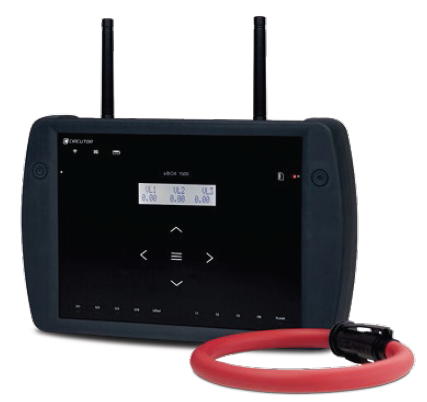

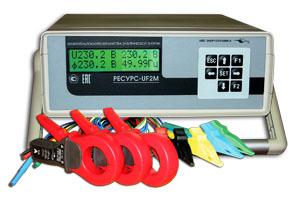

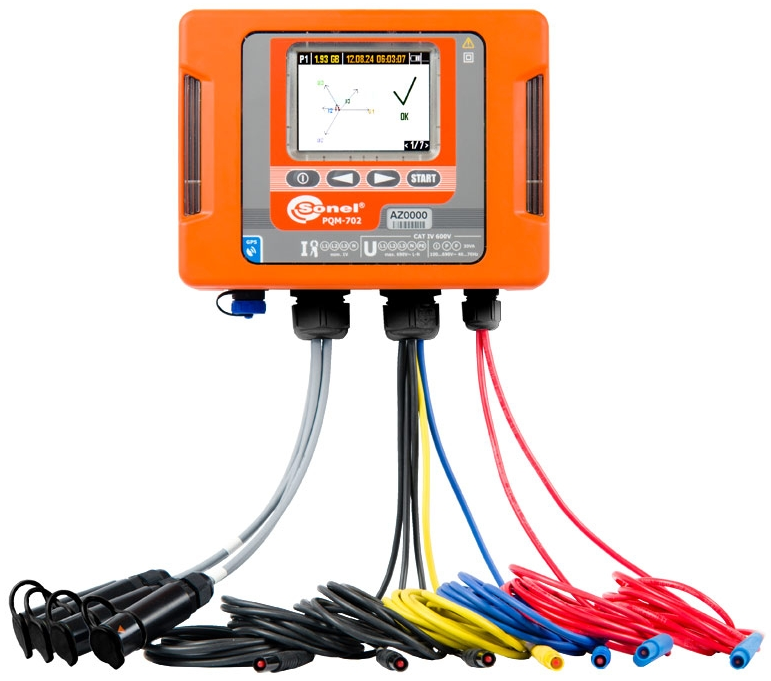

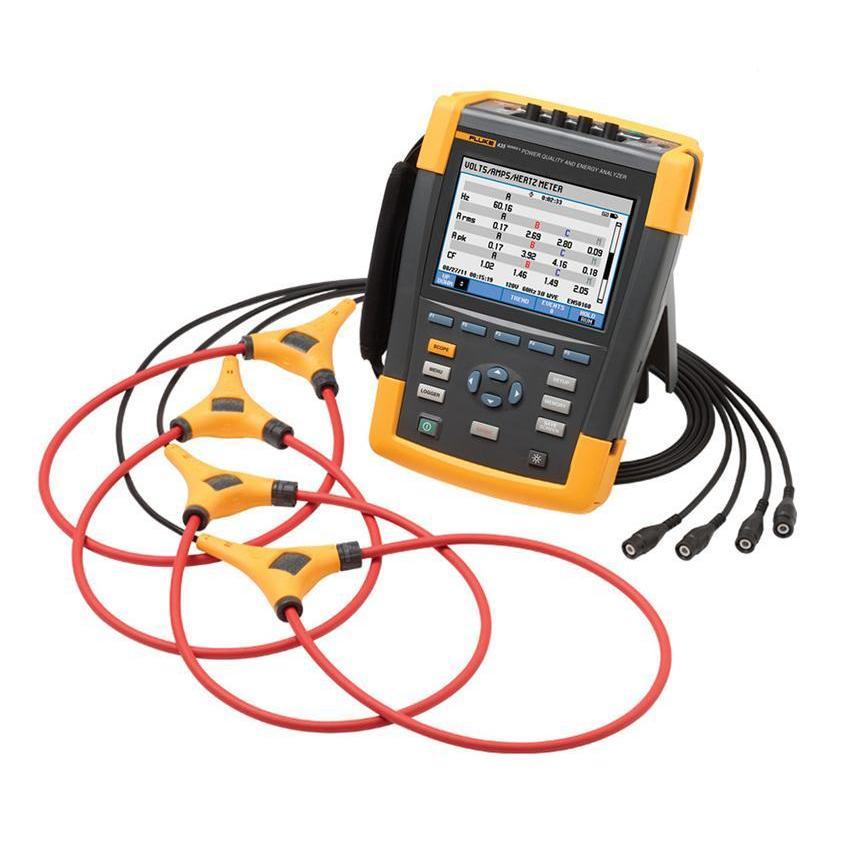

| Наименование прибора | MYBOX B150 | MYBOX B1500 | PQM-702 | PQM-710 | Fluke 435-II | Ресурс-UF2M 3Т52-5-100-1000 |

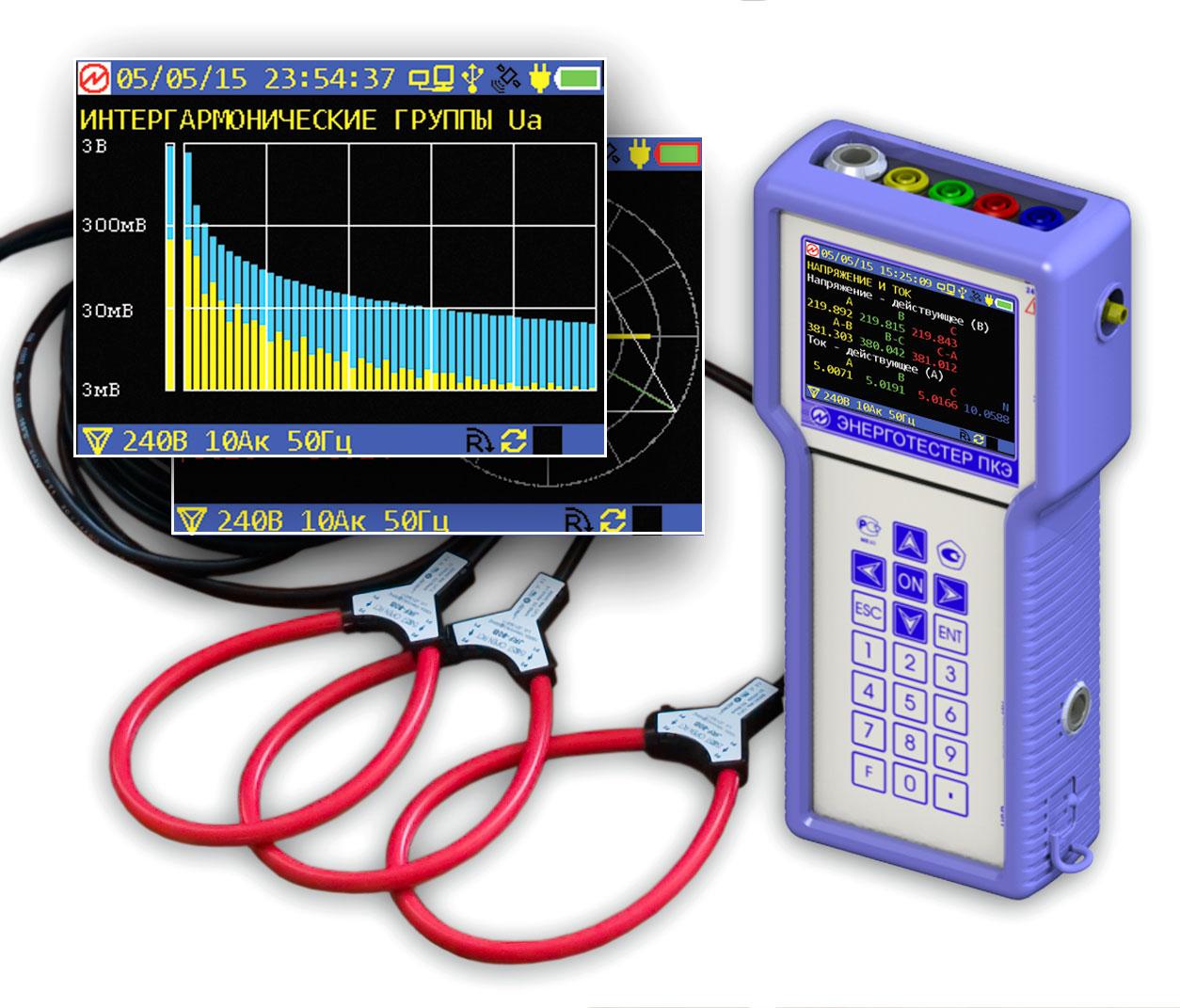

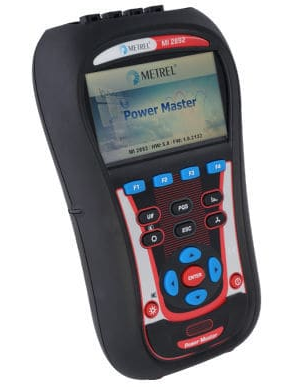

MI 2892 | Энерготестер ПКЭ-А-А |
 |
 |
 |
 |
 |
 |
|||
| Производитель | «Энерготест» Россия |
Sonel Польша |
Fluke Corporation США |
НПО «Энерготехника» Россия |
Metrel Словения |
«НПП Марс-Энерго» Россия |
||
| 1-фазный/2-фазный/3-фазный | ✓ / ✓ / ✓ | ✓ / ✓ / ✓ | ✓ / ✓ / ✓ | ✓ / - / ✓ | ✓ / - / ✓ | ✓ / - / ✓ | ✓ / - / ✓ | |
| Кол-во каналов | 4 (3ф+N) | 5 (3ф+N+PE) | 5 (3ф+N+PE) | 4 (3ф+N) | 4 (3ф+N) | 4 (3ф+N) | 4 (3ф+N) | |
| Каналы по напряжению | 4 | 5 | 5 | 4 | 4 | 4 | 4 | |
| Каналы по току | 4 | 5 | 4 | 4 | 4 | 4 | 4 | |
| Датчики тока в комплекте | 10000А Гибкие (3 шт) | 3000А Гибкие (3 шт) | 3000A Гибкие (3 шт) | 1000А Жесткие (3 шт) | 3000A Гибкие (4 шт) | 3000A Гибкие (3 шт) | ||
| Гармоники | до 50 | до 50 | до 50 | до 40 | до 50 | до 50 | ||
| Беспроводные интерфейсы | Wi-Fi | Wi-Fi / 3G | радио / 3G | Wi-Fi / 3G | - | - | Wi-Fi / 3G (опция) | Wi-Fi |
| Дистанционное управление | Планшет, смартфон, ПК | ПК | Планшет, ПК | - | ПК | - | ||
| Планшет/смартфон в комплекте | да | - | да | - | - | - | - | |
| GPS / Глонасс | время / координаты | время | время (опция) | время (опция) | время (опция) | время | ||
| Подключение токовых клещей | Штекерный разъем | Штекерный разъем | Штекерный разъем | Клеммная колодка | Штекерный разъем | Штекерный разъем | ||
| Дисплей | Текстовый 2-строчный | Цветной графический | Цветной графический | Текстовый 2-строчный | Цветной графический | Цветной графический | ||
| Степень защиты корпуса | IP30 | IP65 | IP51 | IP20 | IP40 | IP51 | ||
| Питание от аккумулятора | ✓ | ✓ | ✓ | - | ✓ | ✓ | ||
| Питание от измеряемой сети | ✓ | - | - | - | - | ✓ | ||
| Масса (без клещей) | 1 кг | 1,6 кг | 2 кг | 3 кг | 1 кг | 1 кг | ||
| Объем памяти (интервал 1 мин) | зависит от объема SD | зависит от объема SD | зависит от объема SD | 7 дней | 30 дней | 30 дней | ||
| Память | от 16 ГБ | от 8 ГБ | от 8 ГБ | USB Flash | от 8 ГБ | внутренняя | ||
Одной из особенностей ГОСТ 30804.4.30-2013 является необходимость синхронизации внутреннего времени СИ по GPS/Глонасс. Такая функция есть во всех анализаторах, но в некоторых доступна как опция. В MYBOX можно не только синхронизировать время, но и получать непосредственные координаты места замера.
Помимо этого, все приборы имеют возможность долгосрочной записи ПКЭ, регистрации событий (скачки, провалы) и переходных процессов (пусковые токи).
