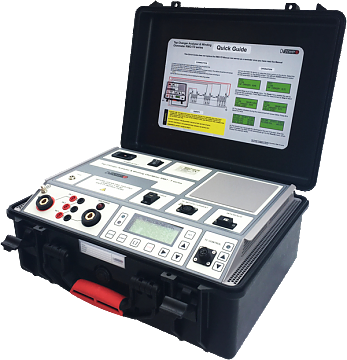

Омметры серии RMO TD

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

Анализатор переключателя обмоток трансформатора и измеритель сопротивления обмоток серии RMO-TD предназначен для измерения сопротивления обмоток индуктивных объектов и для анализа устройства РПН. Серия RMO-TD основана на новейших технологиях с использованием самых современных способов переключения, доступных сегодня. Устройства серии RMO-TD точные (0,1%), мощные (до 60 А) и легкие. Прибор автоматически регулирует параметры измерения и разрядную цепь, генерируя импульс постоянного тока.

Устройства серии RMO-TD выполняют простую, быструю и надежную оценку состояния переключателя РПН. Сопротивление обмотки, значение пульсаций тока (процент изменения величины тока во время переключения) и время переключения измеряется для каждого положения устройства РПН. При этих измерениях могут быть обнаружены проблемы с подключением, контактами и работой переключателя/привода (переключение с прерыванием).

Применение

Список областей применения прибора включает в себя:
  •  Трехканальное измерение сопротивления обмотки, которое позволяет проводить одновременное измерение сопротивления обмотки до трех витков в одной фазе
  •  Измерение динамического сопротивления (DVtest) устройств РПН, выполняемых в одной фазе
  •  Измерение тока двигателя переключателя с помощью выделенного канала
  • Испытание на нагрев, которое позволяет получить температуру горячего пятна на графике сопротивления во время процесса охлаждения
  • Размагничивание однофазного автоматического трансформатора



 Программное обеспечение DV-Win

Программное обеспечение DV-Win позволяет контролировать и фиксировать данные результатов испытаний, а также сохранять и анализировать результаты на ПК. ПО предоставляет отчет об испытаниях, который можно выгрузить в виде таблицы Excel, PDF, Word или ASCII. Программное обеспечение обеспечивает оценку состояния системы контроля напряжения (РПН) посредством анализа графиков значений динамического сопротивления во время переключения витков обмотки. Кроме того, DV-Win измеряет и вычисляет время переключения РПН, пульсацию тока и сопротивление обмотки для каждой операции переключения. Используется стандартный интерфейс – USB, RS232 является дополнительным.

Измерение сопротивления обмотки
Испытательные токи:
  •  5 мA – 25A постоянного тока для устройстваRMO25TD
  •  5 мA – 40A постоянного тока для устройства RMO40TD
  •  5 мA – 60 A постоянного тока для устрой-ства  RMO60TD

Выходное напряжение до 55 В постоянного тока
Диапазон измерения: 0,1 мкОм - 10 кОм

Заданная точность:
  •  ±(0,1% rdg + 0,1% F.S.) для шкалы 0,1 μΩ-1,999 kΩ
  •  ±(0,2% rdg + 0,1% F.S.) для шкалы 2 kΩ - 10 kΩ
Разрешение:
  •  0,1μΩ – 999,9 μΩ: 0,1 μΩ
  •  1,000 mΩ – 9,999 mΩ: 1 μΩ
  •  10,00 mΩ – 99,99 mΩ: 10 μΩ
  •  100,0 mΩ – 999,9 mΩ: 0,1 mΩ
  •  1,000 Ω – 9,999 Ω: 1 mΩ
  •  10,00Ω - 99,99 Ω: 10 mΩ
  •  100,0Ω – 999,9 Ω: 0,1 Ω
  •  1,000 kΩ – 9,999 kΩ: 1 Ω
Хранение данных:
  •  1 000 позиций внутренней памяти.
  •  Флэш-накопитель USB позволяет хранить ог-ромное количество измерений
Принтер (опция) термопринтер:
  • Ширина бумаги 80 мм
Измерение температуры:
Один канал измерения температуры термометр Pt100
  • -50 ºC +180 ºC / -58 F +356 F  50 мм x 6 мм
Измерение динамического сопротивления РПН:
  •  Частота дискретизации: 0,1 мс
  •  Автоматическое обнаружение и сигнализация о разрыве цепи
  •  Измерение пульсаций тока при переклюючении
  •  Измерение времени переключения с ис-пользованием ПО DV-Win
  •  Измерение времени разных переключений с использованием функции анализа графиков DV-Win
Канал измерения переменного тока:
  •  Разрешение: 0,1 мс
  •  Разрешение по амплитуде: 16 бит
Технические характеристики токовых кщей:
  •  Диапазон измерения: 30/300 A
  •  Номинальный постоянный ток: 300 A или 450 A
  •  Диапазон частот постоянного тока: до 20 кГц (-3 дБ)
Компьютерный интерфейс:
  •  USB
  •  Дополнительно: RS232
  • Гарантия 3 года

Условия окружающей среды
Рабочая температура:

  • - 10 ºC до + 55 ºC / + 14F до + 131F


Хранение и транспортировка:

  • - 40 ºC до + 70 ºC / - 40F до + 158F


Влажность 5% - 95% относительной влажности, без конденсации

Габариты и вес:
  •  RMO25TD 10,0 кг
  •  RMO40TD 13.5 кг
  •  RMO60TD 14,0 кг
  •  Габариты 480 x 197 x 395 мм
Основной источник питания:
  •  Подключение в соответствии с IEC / EN60320-1;
  •  UL498, CSA 22.2
  •  Сетевое питание: 90 В - 264 В переменно-го тока
  •  Частота: 50/60 Гц
  •  Колебания напряжения питающей сети до ± 10%номинального напряжения
  •  Входная мощность: 1 800 ВА
  •  Предохранитель 15 A / 250 V, тип F, не заменяемый
Применяемые стандарты:



  •  Установка / перенапряжение: категория II
  •  Загрязнение: степень 2
  •  Директива ЕС по низковольтному оборудованию: Директива 2014/35 / ЕС (соответствие CE);
  • Применяемые стандарты для прибора I класса, степень загрязнения 2, категория установки II: IEC EN61010-1
  •  Электро-магнитная совместимость: Директива 2014/30 / EU (CEConform)
  •  Применяемый стандарт EN 61326-1
  •  Безопасность: CAN / CSA-C22.2 № 61010-1, 2-е издание, включая Поправку 1

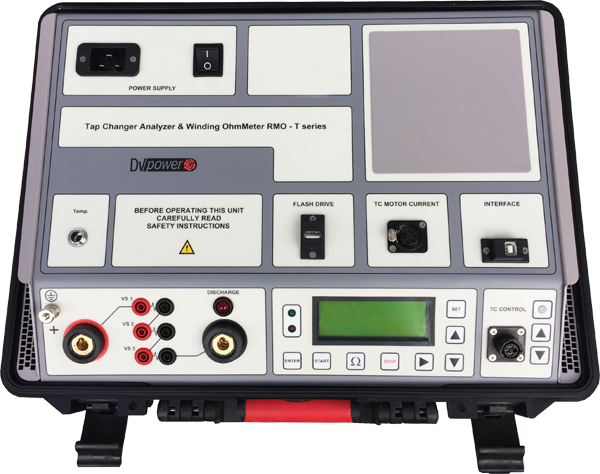

Анализатор РПН и омметр RMO-TD

Программное обеспечение DV-Win для ПК, включая USB-кабель

Встроенный блок управления переключателем ответвлений 5 м кабельной гарнитуры

Сетевой кабель

Кабель заземления (PE)
