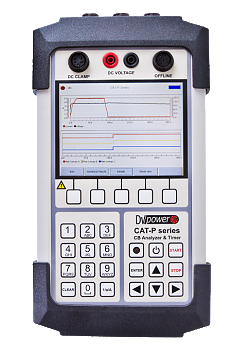

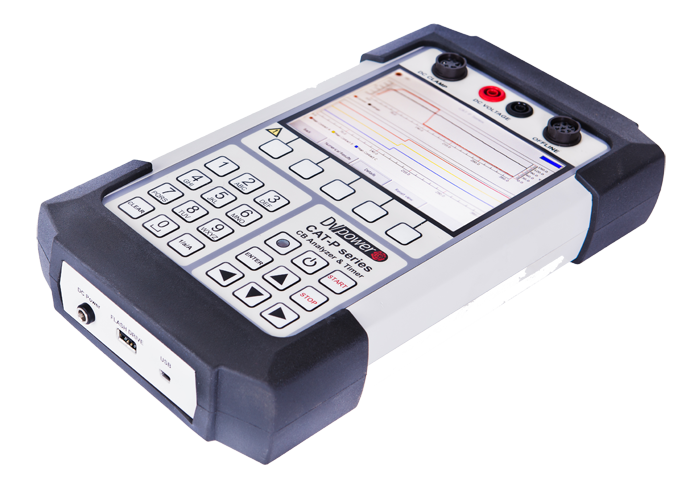

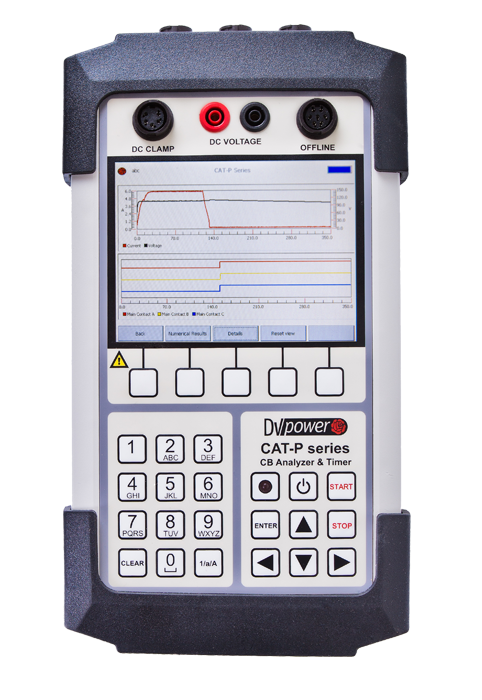

Анализатор высоковольтных выключателей CAT-P

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

Ручной анализатор автоматического выключателя серии CAT-Р – это автономный цифровой прибор для оценки состояния автоматических выключателей. Каналы времени записывают размыкание и замыкание главных дугогасящих, резисторных контактов, вспомогательных контактов. Прибор записывает графики токов расцепляющей и замыкающей катушки и напряжение питания автоматического выключателя среднего и высокого напряжения.

CAT-Р обеспечивает легкий выбор режимов:
  • Отключение (O)
  • Включение (C)
  • Свободное отключение (CO)
  • Отключение-Включение (O-C),
  • Включение-Отключение (C-O)
  • Отключение-Включение-Отключение (O-C-O)
  • Первое расцепление (O)
Для измерения нужно подключить токовые клещи к цепям катушек выключателя. Запись может быть инициирована ростом тока в определенной катушке. Результаты выводятся в табличном виде с графиками (до 4шт на одной форме). Это значительно помогает в оценке измеренных значений.



ПРИМЕНЕНИЕ
Список областей применения прибора включает в себя:
  • Одновременное измерение времени главных контактов
  • Измерение дополнительных контактов
  • Оценка времени между полюсами автоматического выключателя
  • Измерение состояния катушек
  • Оценка состояния аккумуляторов подстанции путем отображения значения напряже-ния
  • Испытание «Первого расцепления»
  • Исправность цепи управления

ТЕСТ ПЕРВОГО РАСЦЕПЛЕНИЯ

Испытание «Первого расцепления» важно для определения состояния рабочего механизма катушки. Автоматический выключатель проводит большую часть своего срока службы, проводя ток без работы. После того, как защитное реле обнаруживает аварию, автоматический выключатель, который возможно находился в режиме ожидания в течение года или дольше, должен сработать как можно быстрее. При этом если выключатель не работал в течение длительного времени, трение триггера может увеличиться. Информацию о трении триггера можно получить на основе данных кривой тока катушки, записанных во время теста «Первого расцепления». По-скольку выключатель находится в эксплуатации, нельзя использовать обычный способ измерения синхронизации в автономном режиме с помощью кабеля синхронизации в прерывателе. Вместо кабеля синхронизации главного контакта используются три токоизмерительных клеща. Эти токоизмерительные клещи показывают ток, протекающий через вторичную обмотку трансформатора тока в каждой фазе. Момент, когда ток прекращает течь, показывает время расцепления выключателя.

ИЗМЕРЕНИЕ СИНХРОНИЗАЦИИ (ОФЛАЙН)

Испытания измерения синхронизации выполняют все требования, предусмотренные в стандарте М 62271-100 и ANSI C37.04-1999.Рассинхронизация  между  полюсами  выключателя при размыкании контактов не должна превышать 1/6 от цикла номинальной частоты  (3,33 мс при  50  Гц)  и  при  замыкании  не  должна  превышать 1/4 от цикла номинальной частоты, а также (5,0 мс при 50 Гц; 4,17 мс при 60 Гц). Одновременные  измерения  в  пределах  одной фазы  играют  важную  роль  в  случаях,  когда  несколько  контактов  соединены  последовательно. Максимальная  разница  между  моментами  размыкания  контактов  в  рамках  этой  последовательности  соединенных  блоков  разрыва  не должна  превышать  1/8  от  цикла  номинальной частоты  (2.50 мс при 50 Гц), и между моментами контактов, касающихся в этой последовательности    соединенных  концевых  блоков, не  должна превышать  1/6  от  цикла  номинальной  частоты  (3,33 мс при 50 Гц; 2,78 мс при 60 Гц). Вспомогательные контакты имеют механический привод от механизма и используются для управления и индикации состояния главных контактов. Не  существует  общих  требований,  связанных  с измерением синхронизации  вспомогательных контактов,  описанных  в  стандартах.  Чтобы  оценить  состояние    выключателей  цепи высокого напряжения - важно  проверить их работу.   Контакт типа «а»  разомкнут/замкнут, когда главные  контакты  автоматического  выключателя  разомкнуты/замкнуты,  в то  же  время  как  контакт типа «b» нормально замкнут/разомкнут.  Контакт  типа  «а»  соединен  последовательно  с расцепляющей  катушкой.  Он  разрывает  цепь питания расцепляющей катушки при размыкании автоматического выключателя.  Контакт  типа  «b»  соединен  последовательно  с замыкающей  катушкой,  разрывая  цепь  питания замыкающей катушки,  когда  выключатель  замыкается.  Выключатель должен быть надежно заземлен.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ DV-WIN Приложение DV-Win осуществляет с бор и анализ результатов испытаний, а также о существляет полное управление всеми функция ми прибора CAT 120 с ПК. В графическом представлении результатов различных измерений и тестирования синхронизации используются курсоры и возмож-ность увеличения изображения на эк ране дисплея для детального анализа. Цвета, сетки, масштабы и позиционирование тестовых данных настраиваются пользователем. Приложение DV-Win поддерживает автоматиче-ский перевод единиц измерения (например, циклы в секунды или мм в д юймы). Для дальнейшего анализа данные испытаний могут быть экспортированы в файлы .dwc формата.

•       Полный контроль с ПК над всеми функциями САТ
•       Загрузка результатов испытан ий с прибора.
•       Опрос и анализ результатов теста.
•       Результаты можно просмотреть, отредактировать, сохранить, распечатать и экспортировать.
•       Просмотр и наложение нескольких графиков - для удобства сравнения результатов.
•       Выбор точек измерения и интервалов, используя два курсора.
•       Функция масштабирования и панорамирования графиков.
•       Задание любой последователь ности испытаний.
•       Индивидуальные настройки графиков результатов испытания.
•       Создание списка планов испытаний для легкого и быстрого проведения испытаний.
Входы главных контактов:

Количество контактных входов:  3 (3 x 1), 1 на фазу
Каждый канал определяет главные контакты и шунтирующие резисторы.


Состояния:
  •  ВКЛ ≤ 10 Ω,
  •  Зона резисторов 10 Ω .. 5 kΩ,
  •  ОТКЛ ≥ 5 kΩ

Напряжение разомкнутой цепи:

20 В=Ток КЗ цепи 50 мA

Каждый канал измеряет сопротивление шунтирующих резисторов
Измерение времен срабатывания

Разрешение по времени:
  •  0,05 мс для теста длительностью 1 с (дискретизация 20 кГц);
  •  0,1 мс для теста длительностью 2с (дискретизация 10 кГц);



Погрешность:
  • 0,05% значения ± емр




Циклы работы выключателя:
  • ВКЛ (C),
  •  ОТКЛ (O),
  •  В-О (C-O),
  •  ОТКЛ-ВКЛ (O-C),
  •  ОТКЛ-ВКЛ-ОТКЛ (O-C-O)
  • Тест первого расцепления


Вручную можно выбрать или настроить любую желаемую последовательность


Измерение DC токов катушек:
  •  Номинальный ток ±300А АС до 450 A пп
  •  Диапазоны 30/300 А
  •  Частота от 0  до 20 кГц (-3Дб)

Измерение AC токов катушек:
  •  Диапазон измерения от 0,05  до 5 А
  •  Погрешность ± (1 % знач. + 0,1 % диап.) от 1 до 5 А



Измерение напряжения:
  •  Диапазон измерения ±300 В
  •  Погрешность типичная ± (0,5 % знач. + 0,5 % диап.) от 1 до 5 А
  •  Гарантированная погрешность ± (1 % знач. + 0,1 % диап.)




Дисплей:
  • Сенсорный экран диагональ 145 мм (около   6")
  • Графики и знаки

Вход питания DC:
  •  12 В , 0,5 А




Питание от сети:
  •  Напряжение сети:  90 .. 264 B~
  •  Частота: 50-60 Гц




Питание от батареи:
  •   Аккумулятор Li-Ion  2х3,7 В 2900 мАч
  •   8 часов работы

Размеры и вес:
  •  (Ш х В х Г) 180 х 97 х 45 мм
  •  Вес: 1,4 кг
Соответствия стандартам:
  •  Категория САТII
  •  ЭБ 2004/108/ЕС, СЕ знак
  •  ЭМС:  2004/108/EC (CE) EN 61326-1:2006
  •  CAN/CSA-C22.2  No.61010-1,  2е изд,  вкл. Доп. 1

Условия окружающей среды

Рабочие условия:

  •  -10 ºC - + 55 ºC
Условия хранения и транспортировки:
  •  -40 ºC - + 70ºC
  • Влажность 5 % - 95 % отн., без конденсата



Гарантия 3 года.

Программное обеспечение DV-Win, включая USB-накопитель и USB-кабель

Резистивное сенсорное перо

Пластиковый кейс для транспортировки

Кабель питания с адаптером
