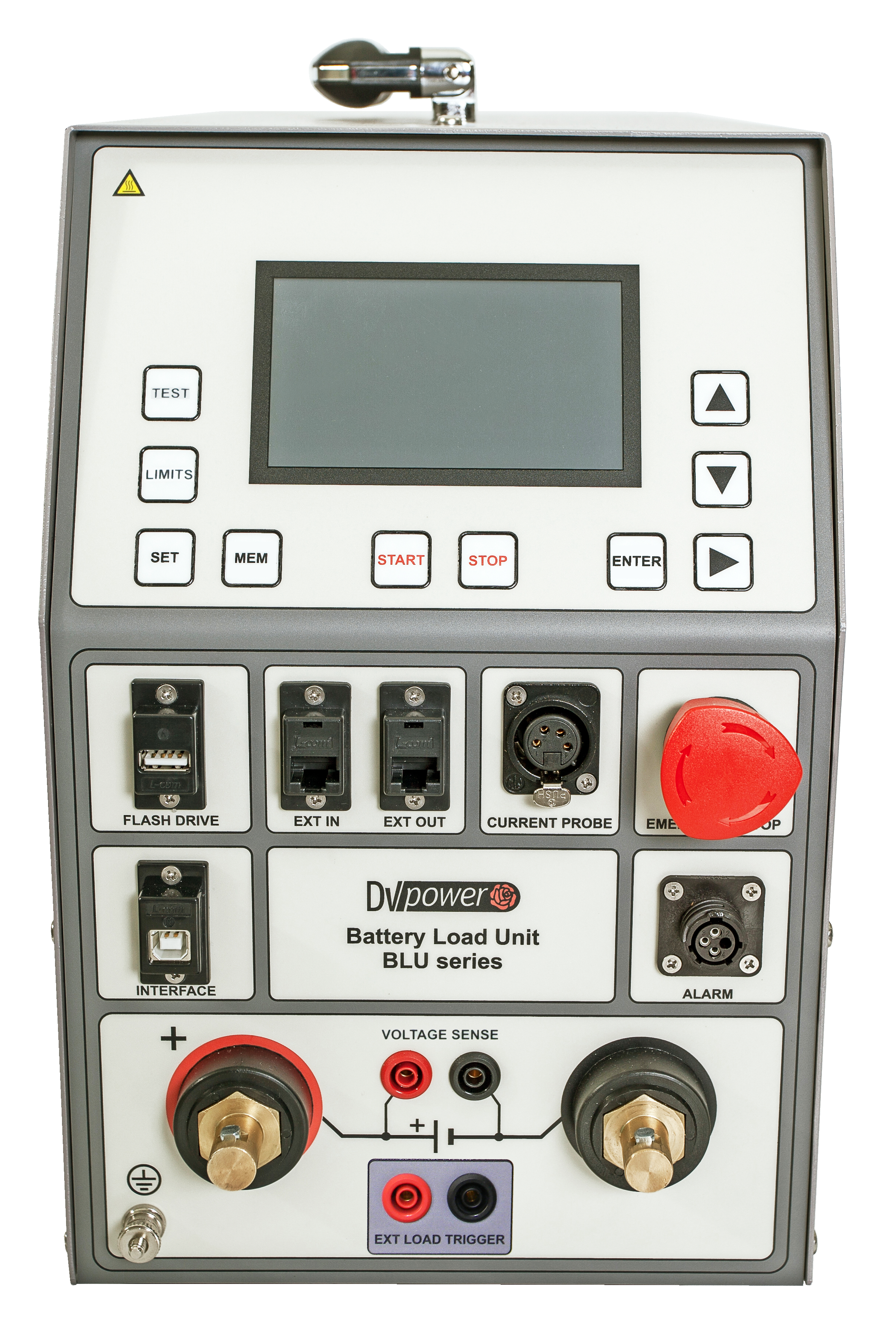

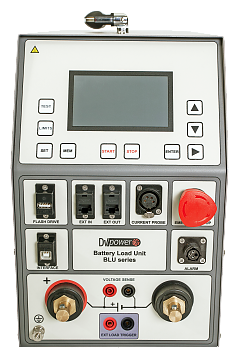

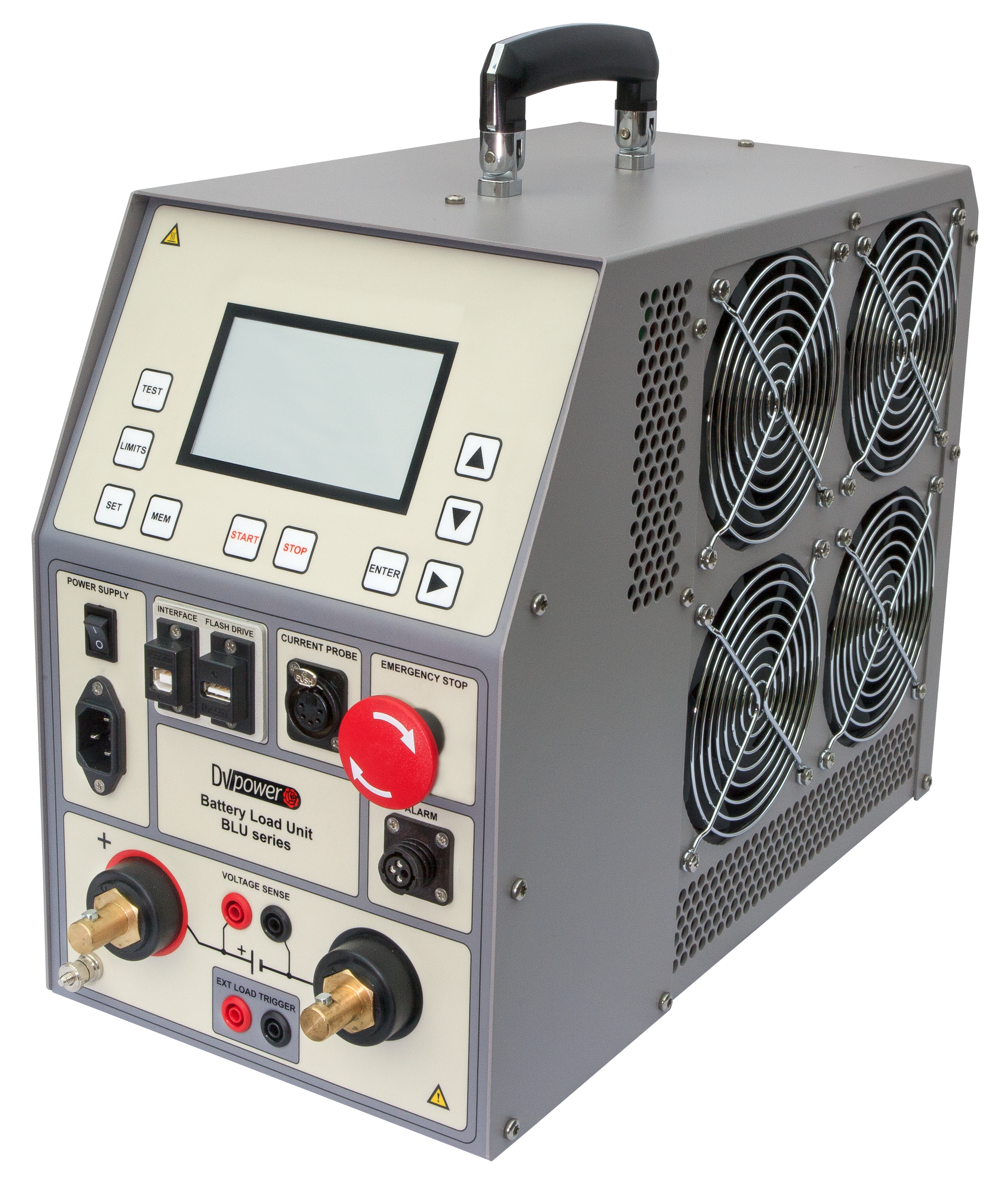

Системы BLU для нагрузочного испытания АКБ
Работаем с юридическими лицамиУстройства серии BLU - компактное решение для инженеров-испытателей всего мира, разработанное для проведения широкого перечня испытаний (как стандартизированных, так и индивидуальных). Измерение емкости выполняется точным, удобным для пользователя способом в соответствии с действующими стандартами тестирования батареи (IEEE 450-2010 / 1188-2005 / 1106-2015, IEC 60896-11 / 22 и другими соответствующими стандартами). Испытание на разряд может выполняться при постоянном токе, постоянной мощности, постоянном сопротивлении или в соответствии с предварительно выбранным профилем нагрузки. . Испытание на разряд может проводиться даже в том случае, если батарея остается подключенной к нагрузке - путем измерения и учета тока нагрузки во время процесса.
Устройства серии BLU обеспечивают токразряда до 340 А и применяются при напряжении батареи до 500 В.
Когда требуемый разрядный ток или мощность превышают емкость одного устройства серии BLU, параллельно может подключаться до 10 устройств. В качестве альтернативы, для увеличения пропускной способности могут также использоваться модули внешней нагрузки серии BXL. В сочетании с контроллером напряжения аккумуляторных батарей BVS и рекордерами напряжения аккумулятора BVR, устройства серии BLU - это мощный инструмент, который позволяет выполнять детальную оценку работы батареи. Перечень максимальных токов для различных диапазонов напряжения батареи при достижении минимального напряжения ячейки 1,75 В представлен в таблице ниже. Максимальные токи, доступные для устройств серии BXL, также представлены в таблице.
|
Напряжение батареи; V |
Максимальные токи разряда; A |
|||||||||
|
|
BLU100A |
BLU200A |
BLU340A |
BXL-A |
BLU110T |
BLU220T |
BXL-T |
BLU360V |
BXL-V |
|
|
Ном. |
Min / Max |
|||||||||
|
6 |
5,25 |
40 |
60 |
50 |
59 |
100 |
100 |
74 |
50 |
11 |
|
7,05 |
80 |
100 |
15 |
|||||||
|
12 |
10,5 |
80 |
120 |
100 |
119 |
150 |
200 |
156 |
100 |
26 |
|
14,1 |
160 |
210 |
35 |
|||||||
|
24 |
21,0 |
160 |
240 |
160 |
186 |
150 |
340 |
230 |
160 |
55 |
|
28,2 |
250 |
310 |
75 |
|||||||
|
48 |
42,0 |
160 |
240 |
160 |
186 |
150 |
340 |
230 |
160 |
115 |
|
56,4 |
250 |
310 |
155 |
|||||||
|
60 |
52,5 |
120 |
210 |
160 |
81 |
120 |
270 |
185 |
160 |
141 |
|
70,5 |
110 |
250 |
190 |
|||||||
|
110 |
96,3 |
110 |
130 |
160 |
119 |
- |
- |
- |
160 |
96 |
|
129,3 |
160 |
130 |
||||||||
|
120 |
105,0 |
100 |
140 |
150 |
134 |
- |
- |
- |
150 |
107 |
|
141,0 |
180 |
145 |
||||||||
|
220 |
192,5 |
55 |
75 |
110 |
67 |
- |
- |
- |
110 |
85 |
|
258,5 |
90 |
115 |
||||||||
|
240 |
210,0 |
50 |
70 |
100 |
67 |
- |
- |
- |
100 |
93 |
|
282,0 |
90 |
125 |
||||||||
|
480 |
300,0 |
- |
- |
- |
- |
- |
- |
- |
65 |
34 |
|
410,0 |
46 |
|||||||||
|
410,0 |
55 |
46 |
||||||||
|
500,0 |
55 |
|||||||||
|
вес; кг |
12,8 |
14,5 |
20,6 |
12,5 |
12,8 |
15,1 |
12,5 |
20,6 |
16 |
|
|
мощность разряда; КВт |
14,2 |
19,7 |
28,4 |
25,4 |
8,5 |
19,2 |
17,9 |
28,4 |
35 |
|
Значения напряжения, тока мощности сопротивления, емкости и времени работы отображаются на дисплее сенсорного экрана во время испытания. Прибор будет поддерживать постоянный ток, мощность, сопротивление, во время испытания (ручная корректировка не требуется. Параметры гарантирующие безопасность эксплуатации батареи во время разряда: предупреждающие параметры (напряжение, мощность, время), параметры остановки теста (напряжение, мощность, время), плюс встроенные средства защиты (перегрузка по току, напряжению, нагрузке, перегрев).
Программное обеспечение DV-B Win
Программное обеспечение DV-B Win включено в стоимость оборудования, все обновления бесплатны. Используя программное обеспечение DV-B Win, можно контролировать, выполнять и наблюдать испытания с ПК (или ноутбука), результаты могут быть сохранены непосредственно на ПК (или ноутбуке). Связь между BLU и ПК (или ноутбуком) осуществляется через USB-кабель. Полученные результаты могут быть классифицированы и распечатаны для отчета в выбранном формате XLS,PDF, Word, RTF. Также предоставляется возможность импортировать другие типы данных (jpg, png, doc) в стандартизованный отчет Win-B Win, а также экспортировать цифровые и графические результаты из DV-B Win в настраиваемый отчет. Кроме того, данное ПО обеспечивает возможность установки дополнительных параметров предупреждения и завершения теста (напряжение ячейки, напряжение линии, мощность и время).
Основной источник питания
|
Подключение: |
В соответствии с IEC/EN60320-1; C320 |
|
Напряжение: |
~90 В - 264 В, 50/60 Гц, одна фаза |
|
Входная мощность: |
100 ВА для модели BLU100A 150 ВА для моделей BLU200A, BLU220T, BXL-A и BXL-T 200 ВА для моделей BLU340A, BLU360V и BXL-V 6 Вт для модели BVS |
|
Встроенный аккумулятор: |
Li-Ion 3,7В 2,6Ah для автономной работы до 6ч |
| Предохранитель: |
2 A / 230 В, тип F |
Выходные данные:
|
Модель: |
Ток разряда, А |
Напряжение батареи макс, В |
Рассеиваемая мощность, kW |
|
U100A |
160 |
300 |
14,2 |
|
BLU200A |
200 |
300 |
19,7 |
|
BLU340A |
160 |
300 |
28,4 |
|
BLU360V |
160 |
500 |
28,4 |
|
BLU220T |
340 |
75 |
19,4 |
|
BXL-A |
250 |
300 |
25,4 |
|
BXL-T |
310 |
75 |
17,9 |
|
BXL-V |
190 |
500 |
35 |
Измерители серии BLU
|
Напряжение аккумуляторной батареи, измеряемое прибором, В |
Ток нагрузки, создаваемый прибором, А |
||||||
|
Номинальное |
Минимальное/ максимальное |
BLU 100A |
BLU 200A |
BLU 340A |
BLU 110T |
BLU 220T |
BLU 360V |
|
6 |
5,25/7,05 |
40 |
60 |
50 |
110 |
100 |
50 |
|
12 |
10,5/14,1 |
80 |
120 |
100 |
150 |
200 |
100 |
|
24 |
21/28,2 |
160 |
240 |
160 |
150 |
340 |
160 |
|
48 |
42/56,4 |
160 |
240 |
160 |
150 |
340 |
160 |
|
60 |
52,5/75 |
120 |
210 |
160 |
120 |
270 |
160 |
|
110 |
96,3/129,3 |
110 |
130 |
160 |
– |
– |
160 |
|
120 |
105/141 |
100 |
140 |
150 |
– |
– |
150 |
|
220 |
192,5/258,5 |
55 |
75 |
110 |
– |
– |
110 |
|
240 |
210/300 |
50 |
70 |
100 |
– |
– |
100 |
|
480 |
300/500 |
– |
– |
– |
– |
– |
55 |
Пределы допускаемой абсолютной погрешности измерений напряжения ±(0,005∙U+0,1) В.
Где U и I – измеренные значения напряжения и силы тока.
Модули нагрузок серии BVR
|
Наименование характеристики |
Значение для модификаций |
||
|
BVR11 |
BVR20 |
BVR22 |
|
|
Пределы измерений напряжения постоянного тока, В |
30; 500 |
2,35; 7; 30 |
0,01; 1; 30 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,001∙U+0,001∙Uп.) |
||
|
Примечания U – измеренное значение напряжения, В; Uп. – значение предела измерений напряжения, В |
|||
Модули нагрузок серии BVS
|
Наименование характеристики |
Значение |
|
BVS |
|
|
Пределы измерений напряжения постоянного тока, В |
0,01; 30 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,001∙U+0,001∙Uп.) |
|
Примечания U – измеренное значение напряжения, В; Uп. – значение предела измерений напряжения, В |
|
Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, (д×ш×в) BLU100A, BLU110T BLU200A, BLU220T BLU340A, BLU360V BXL-A, BXL-T BXL-V BVR11 BVR20 BVR22 BVS-CU CVM |
440×221×355 560×221×355 730×221×355 560×221×355 730×221×355 223×98×46 253×116×46 223×116×53 206×180×64 139×66×28 |
|
Масса, кг BLU100A, BLU200A BLU110T BLU220T BLU340A, BLU360V BXL-A, BXL-T BXL-V BVR11 BVR20 BVR22 BVS-CU CVM |
12,8 14,5 15,1 20,6 12,5 16 0,5 0,6 0,7 0,78 0,14 |
|
Рабочие условия измерений: - температура окружающего воздуха,°С - относительная влажность воздуха, % |
от–10 до+50 (от-40 для BVS) 95 без конденсации |
Условия эксплуатации
|
Категория перенапряжения |
II |
|
Категория загрязнения |
2 |
Вход токовых клещей BLU 0..300 / 0..1000 А с разрешением 0,1А
Таймер BLU точность счета времени 0,01% от текущего значения ± 1 сек
Датчик плотности BVR/BVS тип IRDA
Чтение меток BVR/BVS тип RFID для идентификации банок
Хранение и передача данных
|
Внутренние ячейки памяти BLU |
500 результатов |
|
Внутренние ячейки памяти BVR BVS |
2 ГБ |
|
Интерфейс соединения |
Последовательный USB интерфейс для соединения с внешним компьютером, или интерфейс RS232 (дополнительно) |
|
Директива по низковольтному оборудованию |
ТР ТС 004/201 "О безопасности низковольтного оборудования" |
|
Электромагнитная совместимость (ЭМС) |
ТР ТС 020/201 "Электромагнитная совместимость технических средств" |
- Гарантия 3 года.
Механическая защита:
|
Класс защиты от внешних воздействий |
IP 43 |
Программное обеспечение DV-Win, включая кабель USB
Кабель питания
Заземляющий (PE) кабель
Транспортный кейс
