Микроомметры серия RMO100A, RMO600A

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

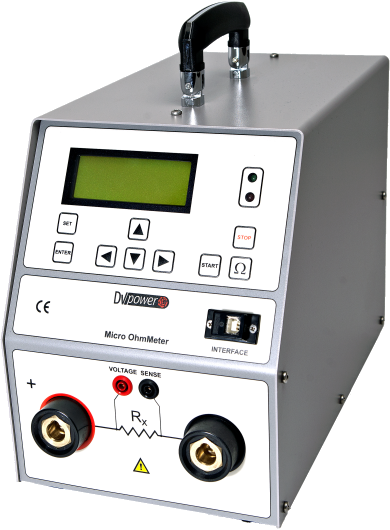

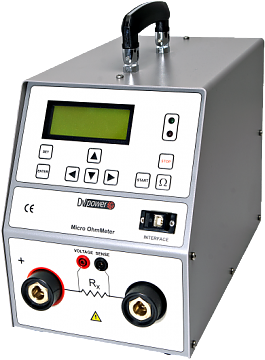

Полностью RMO-A - это микроомметр, разработанный на основе современной технологии, использующей самую передовую схемотехнику на ключевых элементах. RMO-A генерирует истинный постоянный ток без пульсаций с автоматическим линейным регулированием уровня. Во время испытания RMO-A увеличивает ток до заданного уровня измерения и уменьшает ток после измерения. Это исключает электромагнитные переходные процессы.
Прибор RMO-A может хранить до 500 измерений. Все измерения имеют привязку ко времени и дате. С помощью программы DV-Win испытание может быть выполнено с ПК пользователя, а результаты можно получить непосредственно на экран ПК. Связь между прибором RMO-A и ПК обеспечивается через USB (в стандартной комплектации) или RS232 (в качестве опции). Прибор имеет очень высокую точность  ± (0,1% от показания + 0,1% от полн. шкалы), с лучшим разрешением 0,1мкОм.

Прибор RMO-A имеет четыре отдельных испытательных режима:

  • Режим SINGLE (единичный)
  • Режим CONTIN (непрерывный)
  • Режим DTRtest (англ. Dead Tank Resistance)

Единичное испытание

Прибор RMO-A генерирует отфильтрованный (истинный) постоянный ток и выводит его в форме автоматически регулируемого линейно-изменяемого тока. Меняя градиент тока вверх и вниз, магнитные всплески практически исключены. Ниже приведен пример единичного испытательного линейного изменения для тока силой 200А.


Испытание в непрерывном режиме

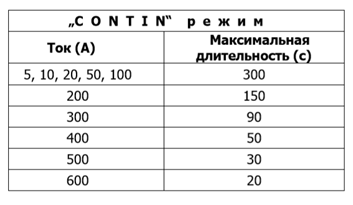

Прибор RMO-A может непрерывно генерировать постоянный ток через меню Contin. В этом меню ток может быть выбран аналогично тому, как он выбирается в меню Single, но продолжительность испытания может быть заранее задана.

DTR тест

Наличие трансформаторов тока (КТ) на автоматических выключателях расширительного бака может приводить к ошибкам при измерении контактного сопротивления из-за процесса намагничивания КТ. По этой причине перед измерением необходимо насытить КТ. Меню DTR тест специально спроектировано для измерения сопротивления автоматических выключателей расширительного бака. Все расчеты для определения насыщенного состояния ТТ выполняются внутренним алгоритмом. Соответственно, процесс установки и тестирования параметров измерений в этом режиме очень прост и не сильно отличается от реального (в режимах тестирования SINGLE / CONTIN).

Применение

Типичное применение связано с измерением сопротивления неиндуктивных объектов:

  •  Автоматические выключатели высокого, среднего и низкого напряжения
  •  Разъединители высокого, среднего и низкого напряжения
  •  Разъединители высокого, среднего и низкого напряжения
  •  Стыки сильноточных сборных шин
  •  Кабельные стыки и муфты
  • Сварные соединения



Преимущества и характеристики Программное обеспечение DV-Win

 Программное обеспечение DV-Win позволяет получать и анализировать результаты испытаний, а также контролировать все функции омметра RMO с ПК. ПО DV-Win также обеспечивает ряд дополнительных функций в качестве дополнения к нескольким функциям прибора RMO. Тестирование в непрерывном режиме (CONTIN) обновляется с помощью функции интервала дискретизации, которая позволяет пользователю записывать результаты тестирования в определенные промежутки времени, установленные в секундах.  После проведенных измерений результаты сохраняются в различных форматах, а протоколы испытаний можно сохранить или распечатать. Результат также можно загрузить с устройства на ПК с помощью нескольких различных поисковых фильтров. Для омметра RMO с программным обеспечением DV-Win предусмотрено справочное меню, с подробными инструкциями и разъяснениями всех функций и возможностей. С помощью ПО DV-Win результаты можно оформить в виде таблиц Excel, которые выводятся в виде диаграммы или распечатываются в виде протокола. Прибор оснащен защитой от тепловой и токовой перегрузки. RMO-A имеет очень высокую устойчивость к электростатическим и электромагнитным помехам в высоко-вольтных электрических полях. Это достигается за счет эффективной фильтрации, которая производится за счет использования оригинальной схемотехники и программного кода.

Питание прибор:

  • Подключение по МЭК/EN60320-1; C320
  •  Напряжение: 90 V .. 264 В ~
  •  Частота: 50 / 60 Hz


Потребляемая мощность:
       Модель        @ 230 В AC @ 115 В AC

  •  RMO100A           1210 ВA     1150 ВA
  •  RMO200A           1890 ВA     1880 ВA
  •  RMO300A           2360 ВA     2170 ВA
  •  RMO400A           3520 ВA     2650 ВA
  •  RMO500A           3930 ВA     3850 ВA
  •  RMO600A           4560 ВA     4040 ВA


Предохранитель тип F:

  • RMO100A    RMO200A 12 A / 250 В
  •  RMO300A   RMO400A 15 A / 250 В
  •  RMO500A   RMO600A 20 A / 250 В


Выход
Измерительный ток и длительность:
Модель         Измерительный ток       Длительность

  •  RMO100A       100 A                       300 s
  •  RMO200A       200 A                       150 s
  •  RMO300A       300 A                        60 s
  •  RMO400A       400 A                   60 s @300 A
  •  RMO500A       500 A                         30 s
  •  RMO600A       600 A                         20 s


Выходное напряжение (при Imax):
             Модель        @ 230 В~ @ 115 В~

  •  RMO100A           7,25 В = 6,90 В =
  •  RMO200A           7,10 В = 6,10 В =
  •  RMO300A           5,90 В = 4,70 В =
  •  RMO400A           6,60 В = 4,30 В =
  •  RMO500A            5,90 В = 5,00 В =
  •  RMO600A            5,70 В = 3,70 В =


Диапазон сопротивления:

  •  0,1 мкОм, .. 999,9 мОм


Разрешение:

  •  0,1 µΩ - 999,9 µΩ                  0,1 µΩ
  •  1,000 mΩ - 9,999 mΩ            1 µΩ
  •  10,00 mΩ - 99,99 mΩ            10 µΩ
  •  100,0 mΩ - 999,9 mΩ            0,1 mΩ


Погрешность:

  • ± (0,1 % значения + 0,1% шкалы)


Дисплей:

  • ЖК экран 20 знаков в 4 строки;


С подсветкой, легко читаемой в прямом солнечном свете.

Интерфейсы:

  • USB порт
  •  Опция: RS232 (соединение с ПК)


Память:

  • RMO-A хранит до 500 замеров


Принтер (опция) термопечать:

  • Бумага  80 мм


Физические параметры:
Модель Вес (кг) Размеры (Ш x В x Г) мм:

  •  RMO100A    7 кг         198 x 255 x 380 мм
  •  RMO200A    7 кг
  •  RMO300A    7,5 кг
  •  RMO400A    7,5кг
  •  RMO500A     8кг
  •  RMO600A     8 кг


Исполнение корпуса:

  • IP43


Условия окружающей среды
Рабочие условия:

  • -10 ºC .. +55 ºC


Условия хранения:

  • -40 ºC .. +70 ºC
  • Влажность 5 .. 95 % отн. влажности
  •  Директива по низковольтному оборудованию
  •  Директива 2014/35 / ЕС (соответствие CE)
  •  Применимые стандарты для прибора класса I,
  •  степень загрязнения 2, категория установки II: IEC EN 61010-1




  • Гарантия 3 года.

Программное обеспечение DV-Win для ПК, включая USB-кабель

Силовой кабель

Кабель заземления (PE)
