Измерители коэффициента трансформации TRT4x

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с юридическими лицами

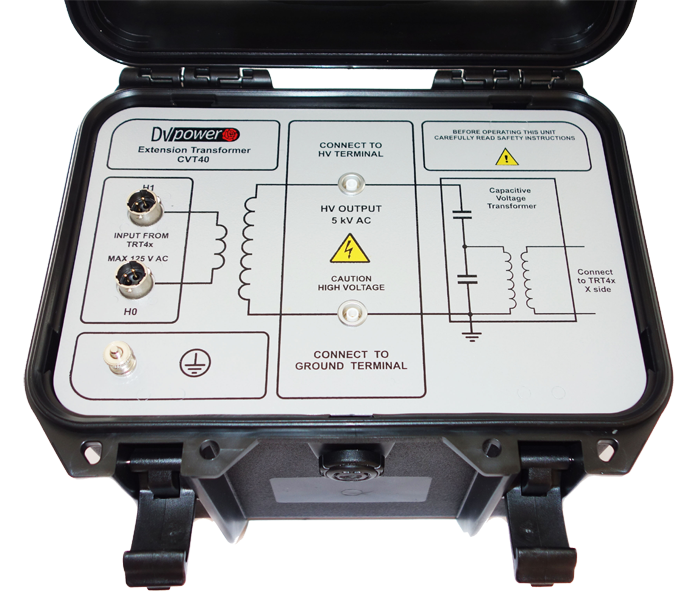

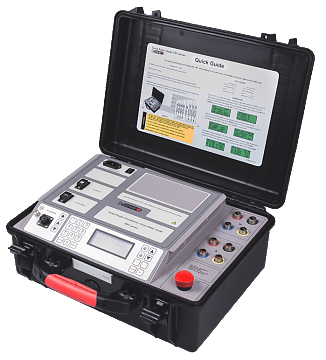

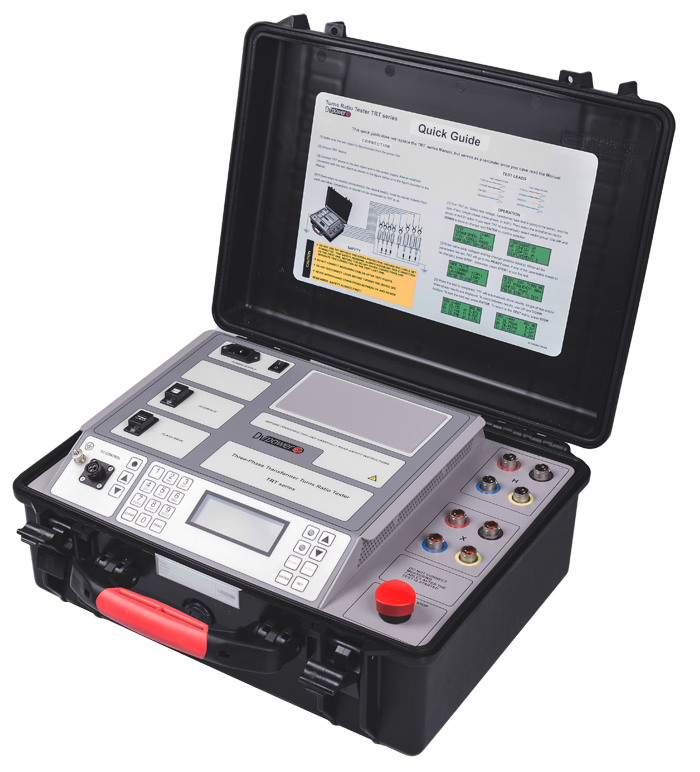

Полностью автоматический измерительный прибор TRT  является трехфазным и специально разработан для измерения коэффициента трансформации, фазового сдвига и тока возбуждения у силовых, распределительных и измерительных трансформаторов. TRT  определяет коэффициент трансформации трансформатора путем точного измерения напряжения на обмотках трансформатора без нагрузки. В качестве результата проверки, прибор отображает соотношение указанных напряжений. Такое соотношение напряжений также может автоматически представляться в другом масштабе для соответствия физическому соотношению количества витков с высоковольтной и низковольтной стороны трансформатора.

Для трехфазного измерения прибор подключается ко всем трем фазам трансформатора, подлежащего испытанию. Если для разных типов трансформаторов выбраны конкретные векторные диаграммы, TRT 4х будет запускать специальный тест для каждого типа трансформатора без необходимости переключения испытательных соединительных кабелей:

  •  однофазное
  •  треугольник - звезда / звезда
  •  звезда / звезда - треугольник
  •  треугольник – треугольник
  •  звезда / звезда - звезда / звезда
  •  треугольник - зигзаг



 Кроме того, он может выполнить испытание с истинным трехфазным испытательным напряжением, позволяющим тестировать любой тип трансформатора. После испытания он отображает коэффициент трансформации, фазовый сдвиг и ток возбуждения, полученные с помощью однофазных и / или истинных трехфазных испытаний.

TRT 4x позволяет пользователям вводить напряжения на шильдике трансформатора для расчета отклонения коэффициента трансформации. Эта функция исключает любую ошибку, вызванную, в частности, ручным вычислением оператора. TRT 4x также сравнивает результат испытания с отношением паспортной таблички и выводит % ошибки для каждого испытания.

TRT 4x обладает очень высокой способностью отстройки от электростатических и электромагнитных помех в электрических полях высокого напряжения. Это достигается благодаря очень эффективной фильтрации. Фильтрация производится с использованием запатентованных решений для аппаратного и программного обеспечения.

Результаты испытаний распечатываются на 80 мм термопринтере (опция) в табличной форме и в виде графиков.

Применение

Список областей применения прибора включает в себя:

  •  Измерение коэффициента трансформации;
  •  Расчет отклонения коэффициента трансформации;
  •   Измерение тока возбуждения;
  •  Измерение фазового угла;
  •  Автоматическое определение группы векторов;
  •  Контроль процесса размагничивания;
  •  Тест на магнитный баланс

Программное обеспечение DV-Win

ПриложениеDV-Win осуществляет сбор и анализ результатов испытаний, а также осуществляет полное управление всеми функциямиприбора TRT 4х  с ПК. В графическом представлениирезультатов различных измерений используются курсоры для возможности увеличения изображения на экране дисплея для детального анализа. Цвета, сетки, масштабы и позиционирование тестовых данных настраиваютсяпользователем. ПриложениеDV-Win поддерживает автоматический перевод единиц измерения (например, циклы в секунды или мм в дюймы). Для дальнейшего анализа данные испытаний могут быть экспортированы в файлы .dwc формата.

Сетевой блок питания:

  •  Питание от сети: 90 - 264 В переменного тока, 50/60 Гц или 110 - 350 В постоянного тока
  •  Входная мощность: 250 ВА
  •  Предохранитель: 2 A / 250 В, тип F,


Выходные данные:
Прибор/испытательное напряжение:

TRT40A

               8, 40, 125V АС

          3 х (1, 8, 40, 125) √3V АС

TRT43A

               1, 8, 40, 125V АС

          3 х (1, 8, 40, 125) √3V АС

Измерение:

Диапазон измерения коэффициента трансформации:

  • 0,8 - 50 000;


Разрешение коэффициента трансформации:

  • 5 цифр;


Точность измерения коэффициента трансформации:
@125 В

  •  0,8 – 999:  ±0,05%
  •  1 000 – 3 999:  ±0,05%
  •  4 000 – 14 999:  ±0,1%
  •  15 000 – 19 999:  ±0,2%
  •  20 000 – 50 000:  ±0,25%


@40 В

  •  0,8 – 999:   ±0,05%
  •  1 000 – 3 999:   ±0,1%
  •  4 000 – 14 999:   ±0,2%
  •  15 000 – 19 999:   ±0,3%


@8 В

  •  0,8 – 999:   ±0,05%
  •  1 000 – 3 999:   ±0,1%
  •  4 000 – 14 999:   ±0,2%


@1 В

  •  0,8 – 999:   ±0,05%
  •  1 000 – 3 999:   ±0,1%


Диапазон тока возбуждения:

  • 0 - 2 A


Разрешение тока возбуждения:

  •  0,0000 - 9,9999 мА 0,1 мкА
  •  10 000 - 99 999 мА 1 мкА
  •  100,00 - 999,99 мА 10 мкА
  •  1,0000 - 2,0000 A  100 мкА


Точность измерения тока возбуждения:

  • ± (0,25% rdg + 500 мкА);


Диапазон измерения фазового угла:

  • 0 - 360º;


Разрешение фазового угла:

  •  0,01º;


Точность измерения фазового угла:

  •  ± 0,05º.


Дисплей:

  •  ЖК-экран 20 символов
  •  4 строки с подсветкой, видимой при ярком солнечном свете.


Интерфейс:

  •  USB (стандартный);
  •  RS232 (опционально).


Хранение данных:

  • До 10 000 результатов теста.


Условия окружающей среды.
 Рабочая температура:

  • -10 ºC - +55 ºC;


Хранение и транспортировка:

  • -40ºC..+70ºC;


Влажность:

  • Относительная 5..95%, без конденсации.


Размеры  (Ш x В x Г) и вес:

  • 480 x 190 x 385 мм;
  •  9 кг.
  • Гарантия 3 года.


Принтер (опционально) встроенный термопринтер:

  •  Ширина бумаги 112 мм;
  •  Рабочая температура принтера: 0 ºC - +50 ºC


Соответствие стандартам:

  •  Категория перенапряжения: САТ II
  •  Степень загрязнения: 2
  •  Безопасность: ТР ТС 004/201 "О безопасности низковольтного оборудования"
  •  ЭMC: ТР ТС 020/201 "Электромагнитная со-вместимость технических средств"

Программное обеспечение DV-Win для ПК, включая USB-кабель

Кабель управления РПН 5 м

Силовой кабель

Кабель заземления (PE)
