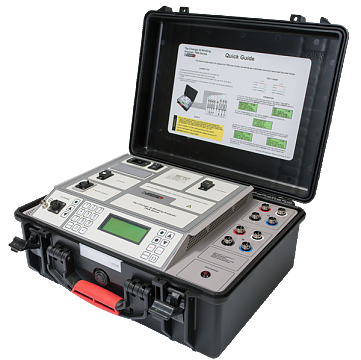

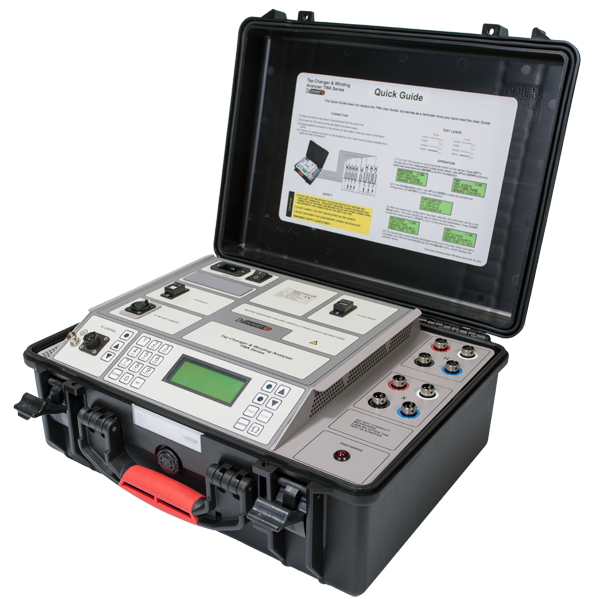

Анализатор РПН и обмоток трансформатора TWA40D

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с юридическими лицами

Анализатор переключателя ответвлений и обмотки TWA40D предназначен для измерения сопротивления на 6 обмотках и одновременного анализа 3х-фазного переключателя ответвлений под нагрузкой (РПН) как первичных, так и вторичных обмоток трансформатора. Это измерение выполняется с помощью однократной установки кабеля, с тестовыми токами до 40А. Каждая конфигурация трансформатора имеет специальный алгоритм измерения, который оптимизирован для быстрой стабилизации результатов испытаний. Прибор TWA40D генерирует истинный постоянный ток без пульсаций. Как подача тока, так и разряд энергии магнит-ной цепи регулируется автоматически.

 Подключение к трансформатору

С использованием двух наборов из четырех кабелей, подключение ко всем вводам трансформатора по высокой и низкой сторонам происходит один раз. Подключение осуществляется при помощи двух контактных зажимов клещей для реализации 4х-проводной схемы измерения (метод Кельвина). Время подключения сводится к минимуму, и испытание проводится очень быстро. Скорость измерения повышается путем одновременного насыщения магнитного сердечника через обмотки ВН и НН - это значительно сокращает общее время тестирования. Измерительные кабели TWA40D взаимозаменяемы с кабелями от трехфазных измерителей коэффициента трансформации трансформатора типа TRT63.

Преимущества одновременного измерения сопротивления на 6 обмотках

TWA40D генерирует ток с напряжением 55В. Это обеспечивает быстрое насыщение магнитного сердечника и сокращение продолжительности испытания до минимума. Все обмотки трансформатора (как первичные, так и вторичные) могут быть измерены после одного подключения кабеля. TWA40D имеет объем внутренней памяти для хранения до 500 измерений. Все измерения имеют привязку ко времени и дате.

Прибор оснащен защитой от тепловой и токовой перегрузки. TWA40D имеет очень высокую способность гасить электростатические и электромагнитные помехи, которые существуют в высоковольтных электрических полях. Это достигается за счет фирменного схемотехнического решения по фильтрации, которое включает аппаратную часть оборудования и прикладное ПО. Предусматривается специальный режим для измерения сопротивления в нескольких положениях переключателя без нагрузки ПБВ.

Применение
Области применения прибора включают в себя:
  • Измерение сопротивления на 6 обмотках трансформатора с однократным подключением кабеля
  • Быстрый режим YN, который позволяет одновременно измерять сопротивление 3 фаз трансформатора в конфигурации YN на всех положениях РПН
  • Динамическое тестирование сопротивления (DVtest) переключателя РПН, которое может быть одновременно выполнено на всех 3 фазах или на 1 фазе
  • Построение графиков синхронизации между фазами РПН Измерение тока двигателя РПН с помощью отдельного канала
  • Автоматическое размагничивание 3х фазного или 1 фазного трансформатора

Одновременное динамическое тестирование сопротивления фаз (DRM) TWA40D может быть использован для измерения сопротивления на отдельных ответвлениях РПН без остановок между измерениями.

Дефекты РПН могут быть обнаружены с помощью анализа измерений переходной пульсации, времени перехода, и визуального сравнения графиков тестирования динамического со-противления (DRM). Прибор проверяет, переключается ли РПН без прерывания. В тот момент, когда положение РПН изменяется от одной отпайки к другой, прибор фиксирует весьма кратковременное падение испытательного тока. Эти провалы, называемые "пульсацией", идут последовательно и постоянны, и любые отклонения от нормальной картины должны быть проанализированы. Токи во всех трех фазах записываются одновременно. В ходе тестирования испытательные токи могут достигать 40 А.

Графики динамического сопротивления записываются для всех трех фаз одновременно, поэтому синхронизация проверяется с помощью курсоров программного обеспечения DV-Win. Кривые всех трех фаз наносятся на один график. Кроме того, ток двигателя переключателя ответвлений записывается и отображается на этом же графике.

Встроенный блок управления РПН позволяет управлять переключениями РПН с клавиатуры прибора.

Программное обеспечение DV-Win

Программное обеспечение DV-Win позволяет управлять и наблюдать за процессом испытаний, а также сохранять и анализировать результаты на ПК. Оно предусматривает составление протоколов испытаний по выбору в форме таблицы Excel, в формате PDF, Word, или ASCII. Программное обеспечение обеспечивает оценку состояния устройства РПН на основе анализа графиков со значениями динамических напряжений при переключениях РПН. Кроме того, DV-Win измеряет и рассчитывает время переключения устройства РПН, пульсацию и сопротивление обмотки для каждой отпайки. Дополнительный режим тестирования "Быстрый режим YN" выполняется в программе DV-Win. В этом режиме можно одновременно измерить сопротивление трех обмоток трансформатора в конфигурации YN. Также возможно измерить сопротивление всех 3х фаз во всех положениях устройства РПН в течение одного прохода через них. Стандартный интерфейс USB, опция RS232.

Контрольно-измерительный канал тока двигателя РПН

Канал контроля переменного и/или постоянного тока позволяет осуществлять мониторинг и запись тока двигателя привода РПН во время операций переключения ответвлений. Форма колебаний тока двигателя (либо любой другой сигнал) выводится на том же графике DRM, который создается в ПО DV-Win. Это помогает в выявлении механических проблем переключателя РПН. Запись тока двигателя позволяет производить тест DRM с помощью триггера режима двигателя, что очень удобно для индуктивных переключателей РПН.

Токовые клещи переменного тока/постоянного тока являются опциональными принадлежностями.

Автоматическое размагничивание трансформатора

После тестирования постоянным током (например, измерения сопротивления обмотки) магнитный сердечник силового или измерительного трансформатора может намагнититься. Кроме того, при выводе трансформатора некоторое количество магнитного потока может сохраниться в магнитопроводе. Оставшаяся намагниченность может вызвать различные проблемы  такие как ошибочные измерения на трансформаторе или бросок пускового тока при вводе силового трансформатора или неправильную работу защитных реле из-за намагниченности сердечников ТТ. Для устранения этого источника потенциальных проблем, должно быть выполнено размагничивание. После завершения процесса разрядки прибор TWA40D может выполнить полностью автоматическое размагничивание. Для размагничивания сердечника трансформа-тора необходимо подать переменный ток с уменьшением амплитуды до нуля. TWA40D создает этот переменный ток путем изменения полярности генерируемого постоянного тока. В процессе размагничивания прибор TWA40D подает ток сниженной величины для каждого шага, соблюдая фирменный алгоритм. TWA40D позволяет выполнять как однофазное, так и трехфазное размагничивание.

Испытательный ток:

  •  5 мA .. 40 A


Выходное напряжение:

  •  до 55 В


Диапазон измерения:

  •  0,1 мкОм .. 2 КОм


Погрешность:

  • ± (0,1 % знач. + 0,1 % шкалы)


Разрешение:

  •  0,1 мкОм .. 999,9 мкОм 0,1 мкОм
  •  1,000 мОм .. 9,999 мОм 1мкОм
  •  10,00 мОм .. 99,99 мОм 10 мкОм
  •  100,0 мОм .. 999,9 мОм 0,1 мОм
  •  1,000 Ом .. 9,999 Ом 1 мОм
  •  10,00 Ом .. 99,99 Ω 10 мОм
  •  100,0 Ом .. 999,9 Ом 0,1 Ом
  •  1 000 Ом .. 2 000 Ом 1 Ом


Объем внутренней памяти:

  •  Хранения до 500 измерений
  • USB


Тест динамического сопротивления
Частота выборок:

  • 0,1 мс


Автоматическое обнаружение разрыва цепи контактов РПН и предупреждение Измерение пульсаций переходного тока
Измерение времени перехода и оценка изменений с помощью инструмента анализа программного обеспечения DV-Win

Канал измерения тока:

  •  Разрешение: 0,1 мс
  •  Разрешение по амплитуде: 16 бит


Диапазон измерения тока:

  •  Токоизмерительные клещи 30/300 A (СКЗ)
  •  Выходная чувствительность: 10/1 мВ/A
  •  Разрешение: ± 50 / ± 100 мA
  • Точность: ± 1% от показания прибора


Компьютеризованный интерфейс:

  • USB
  •   RS232 опция



Условия окружающей среды
Рабочая температура:

  • -10 .. +55 °C


Хранение и транспортировка:

  •  - 40 .. +70°C
  • Влажность 5%..95%, без конденсата


Размеры  (Ш х В х Г) и вес:

  •  480 х 197 х 395 мм
  •  Вес: 12,8 кг


Питание прибора:

  •  Подключение согласно I EC/EN60320-1; UL498, CSA 22.2
  •  Электроснабжение: 90 .. 264 В переменного тока
  •  Частота: 50..60 Гц
  •  Колебания напряжения ± 1 0%
  •  Потребляемая мощность: 2 250 ВА
  •  Предохранитель 15/250 В, тип F, не для замены пользователем


Применяемые стандарты:

  • Перенапряжение: САТ II
  •  Загрязнение: сте пень 2
  •  Безопасность: L VD 2006/95 / EC  EN 61010-1
  •  ЭМС: Директива 2004/108 / EC Стандарт EN 61326-1: 2006
  •  CAN  /  CSA-C22. 2  No.  61010-1,  2-е издание, включая Прил.1
  • Гарантия  3 года

Программное обеспечение DV-Win для ПК, включая USB-кабель

Встроенный блок управления переключателем РПН

Кабель управления Changer 5 м

Сетевой кабель

Кабель заземления (PE).
