Прибор BLU 200 для нагрузочного испытания аккумуляторных батарей

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

Во время пропадания электроэнергии многие объекты энергетики, такие как электростанции, системы возбуждения генераторов, должны работать от аккумуляторных батарей (АкБ). Чтобы продлить срок службы АкБ - время и автономную работу, их необходимо регулярно проверять. Известно, что основным индикатором состояния работоспособности батареи является её ёмкость. Емкость батареи следует проверять для предотвращения сбоев и дорогостоящих простоев в случае отключения питания. Единственный надежный способ проверить емкость батареи - провести испытание на разряд.

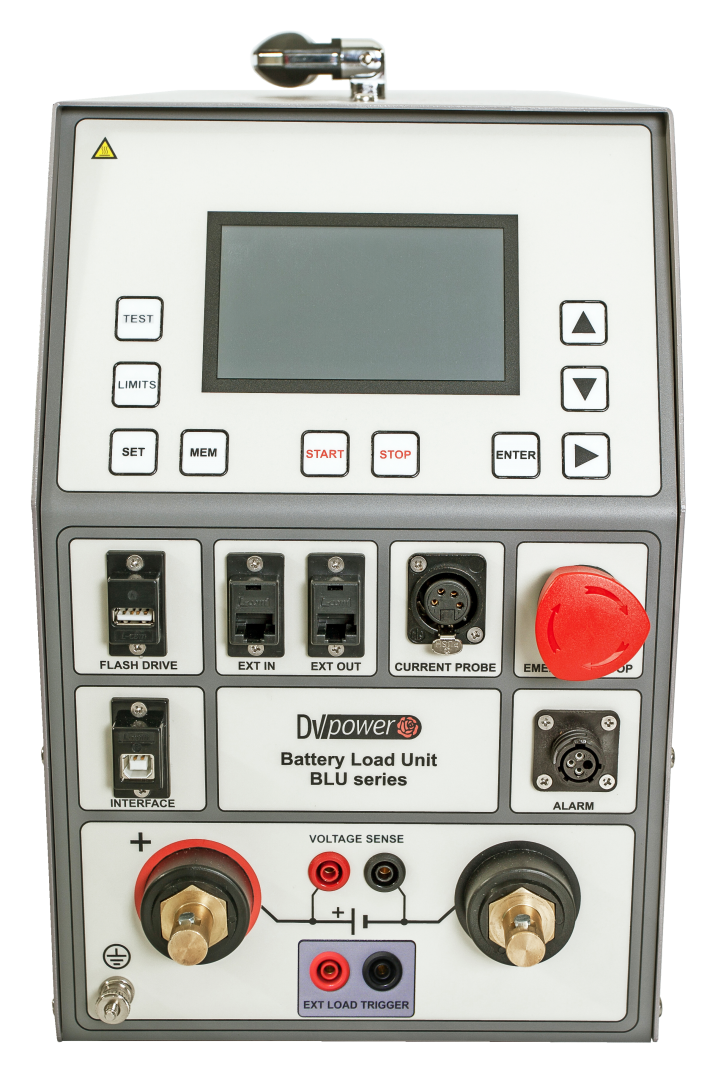

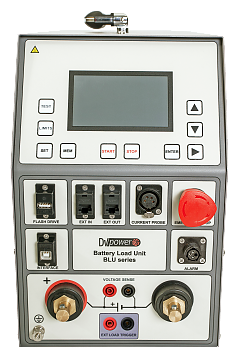

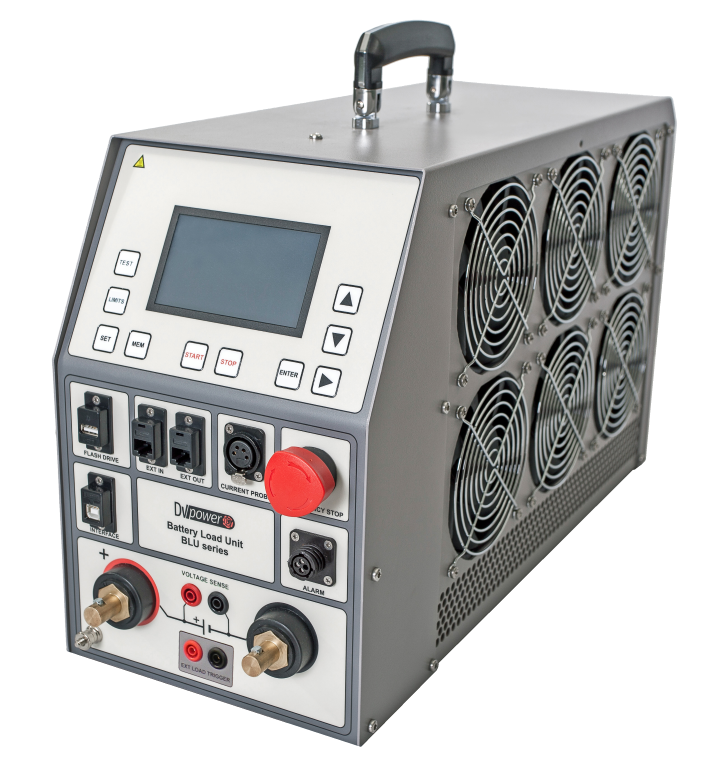

BLU200 - это прибор, который разработан для нагрузочного испытания АкБ с целью измерения их ёмкости с применением новейшей технологии и самых передовых решений силовой электроники и имеющий встроенные охладители. BLU200 отбирает ток разряда как истинный постоянный ток без пульсаций со значениями до 200 А, для системы батарейного питания напряжением 10..300 В.

Когда необходимый ток разряда или мощность выше, чем доступно при использовании одного прибора BLU200, или когда сопротивление ниже, могут быть подключены параллельно до 10 приборов. Разрядка может быть проведена по алгоритму фикси-рованного тока, мощности, сопротивления или заданного профиля нагрузки. Используя режимы фиксированного тока, BLU200 может измерять ток своей нагрузки или полный ток батареи. Эта функция обеспечивает проведение испытания без отсоединения АкБ от нагрузки.

ПРИМЕНЕНИЕ

  • Список возможностей прибора включает в себя:
  • Режим разряда АкБ: Фиксированный  I / P / R , Профиль I, P, R.
  • Параллельное подключение для увеличения тока разряда.
  • Функция компенсации тока, может быть использована, когда аккумуляторная батарея должна оставаться подключенной к нагрузке.
  • Регулируемые параметры сигнализации и отключения для предотвращения чрезмерного разряда АкБ и появления в ней необратимых изменений.



ПОДКЛЮЧЕНИЕ ПРИБОРА BLU200

    Одиночный режим

Стандартное применение связано с измерением емкости и напряжения АкБ, которые служат в качестве резервного источника на:
  • Электростанциях
  • Системах возбуждения генератора
  • Подстанциях
  • Системах защиты и управления
  • Системах бесперебойного питания да-тацентров, связи, больниц и т.п.
Использование двух комплектов кабелей позволяет подключиться к любому объекту испытания. Подключение к аккумуляторной батарее производится токовыми кабелями и кабелями измерения напряжения.
После подключения к АкБ задаются параметры тока и или аварийные уровни напряжения. После старта прибор BLU200 удерживает ток, сопротивление или мощность на заданном уровне.

Когда напряжение АкБ снижается до критичного уровня, BLU200 генерирует сигнал тревоги. Все показания, полученные в ходе теста, хранятся в памяти. Использование ПО DV-B Win позволяет передавать данные на ПК для хранения, распечатки и анализа. Если компьютер подключен к BLU200, испытание выполняется и управляется с компьютера, результаты направляются на ПК.

Параллельный режим

В случае, если требуемый ток разряда или мощность превышают возможности одного прибора BLU200, параллельно можно подключить до десяти приборов.

Соединение между несколькими BLU200 обес-печивается с помощью портов Ethernet и связи RS485. Связь основана на принципе Master-Slave (главный-подчинённый), когда одно уст-ройство всегда выступает главным устройством MASTER, а все остальные подчиненными устройствами SLAVE.

Режим компенсации тока

Когда батарея должна оставаться подключенной к потребителю электроэнергии, испытание должно проводиться в режиме компенсации величины внешнего тока.

В этом режиме измерение будет основано либо на полном токе аккумулятора, либо на внешнем токе нагрузки. Токи измеряются с помо-щью токоизмерительных клещей. Положения токоизмерительных клещей для обоих вариантов показаны на чертежах, указанных рядом.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ DVB-WIN

Использование программного обеспечения DV-B Win позволяет проводить испытания и считывать результаты с ПК пользователя, и сохранять результаты непосредственно на ПК. Соединение BLU200 и ПК, как правило, осуществляется с помощью кабеля USB. Используя интерфейс DV-B Win, результаты могут быть оформлены и рас-печатаны для отчета в выбранном формате XLS, PDF, Word или RTF. Кроме того, предоставляется возможность импорта других видов формата данных (JPG, PNG, DOC) в стандартные DV-B Win отчеты, а также экспорт числовых и графических результатов DV-B Win в настраиваемый протокол.

Кроме того, программное обеспечение предоставляет возможность создания дополнительных параметров (напряжение элемента, напряжение блока, емкость и время) для настройки сигналов тревоги и завершения испытания.

Питание прибора:

  •  Согласно IEC/EN60320-1; C320
  •  Напряжение 90 .. 264 B~ , 50 .. 60 Гц
  •  Потребляемая мощность 200 ВА
  •  Предохранитель 2 A / 250 В, тип F




Ток разряда:

  • до 200 A

Погрешность:

  • Ток: ± 0,5 % знач ± 0,2 A

Напряжение:

  • ± 0,5 % знач ± 1 V

Условия окружающей среды:

  • Температура -10 .. +45 °С
  •  Влажность до 95 % при температуре до 31 °C, снижается линейно до 40% при 55 °C
  •  Загрязнение: степень 2

Размеры и вес (Ш х В х Г):

  • 560 x 217 x 355 мм
  • Вес 14,5 кг
  • Гарантия 3 года

Соответствие стандартам:

  • Безопасность изоляции САТ II
  • Загрязнение степень 2
  • Электробезопасность LVD 2006/95/EC (CE) EN 61010-1
  • ЭМС 2004/108/EC (CE) EN 61326-1:2006
  • CAN/CSA-C22.2 No.61010-1, 2е изд, вкл. Доп. 1 Installation/overvoltage: category II

Включенные аксессуары: Программное обеспечение DV-Win, включая кабель USB. Кабель питания. Заземляющий (PE) кабель. Транспортный кейс.
