Анализатор высоковольтных выключателей CAT II серия

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

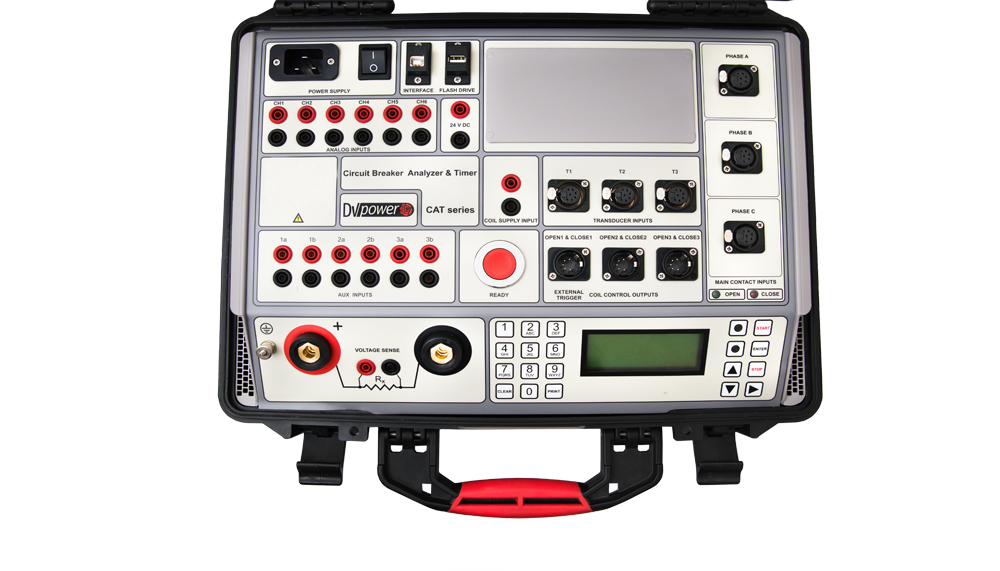

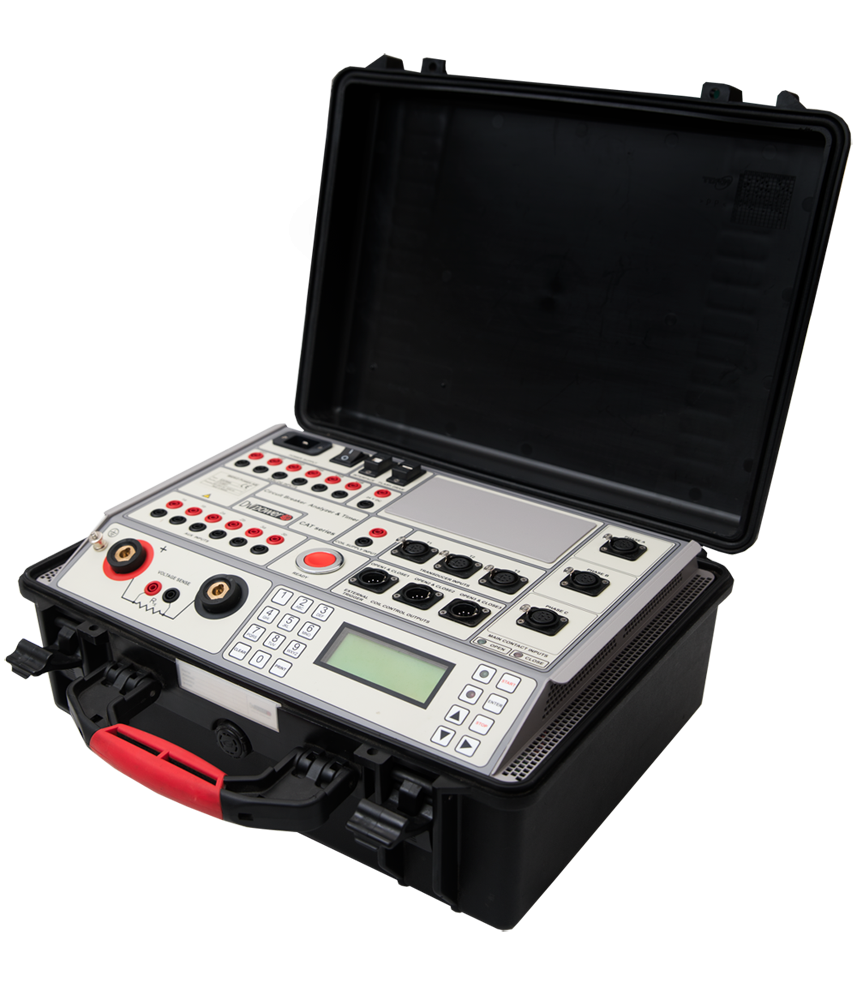

Анализатор автоматического выключателя CAT II – это автономный или управляемый с ПК цифровой прибор для оценки состояния автоматических выключателей. Каналы времени записывают размыкание и замыкание дугогасящих, резисторных и вспомогательных контактов. Прибор CAT II записывает графики токов расцепляющей и замыкающей катушки и перемещение подвижных частей автоматического выключателя среднего и высокого напряжения. Каналы главных контактов могут также измерить величину сопротивления шунтирующих резисторов (при их наличии в автоматическом выключателе). Результаты испытаний распечатываются на 112 мм термопринтере (опция) в табличной форме и в виде графиков.

CAT II обеспечивает легкий выбор режимов:

  •  Отключение (O)
  •  Включение (C)
  •  Повторное включение (O-0,3s-C)
  •  Свободное отключение (CO)
  •  Цикл O - 0,3s - CO
  •  Отключение-Включение (O-C),
  •  Включение-Отключение (C-O)
  •  Отключение-Включение-Отключение (O-C-O)
  •  Первое расцепление (O)


Несколько операций, таких как Отключение-Включение и Отключение-Включение-Отключение, могут быть инициированы посредством заданного времени задержки или посредством определения положения выключателя.

Срабатывание автоматического выключателя может быть инициировано различными способами (например, из диспетчерской, с помощью локального коммутатора или испытательным устройством) в зависимости от условия проведения испытаний. Различные пусковые устройства (триггеры) измерения времени используются для старта записи при различных условиях запуска испытаний:

  •  Внешний триггер
  •  Аналоговые каналы
  •  Вспомогательные каналы
  •  Канал управления катушкой


Вспомогательные входы используются для контроля сухих или запитанных вспомогательных контактов. Внешний триггер может быть использован в качестве дополнительного вспомогательного канала.

Четыре аналоговых канала управления катушкой могут измерять и записывать токи
катушек одновременно (ОТКЛЮЧЕНИЕ и ВКЛЮЧЕНИЕ), значения до 35А переменного тока/постоянного тока.
Четыре дополнительных аналоговых канала имеют 4 выбираемых диапазона напряжения (± 0,5 В, ± 2,5 В, ±60 Ви ±300В переменного /постоянного тока).
Два дополнительных аналоговых канала имеют 4 выбираемых диапазона напряжения (± 0,5 В, ± 2,5 В, ±60 В и ±300 В переменного /постоянного тока). Они используются для контроля:

  •  Напряжения питания выключателя от аккумулятора подстанции
  •  Подключения токоизмерительных клещей для контрольного испытания «Первого расцепления»
  •  Других аналоговых сигналов



Каналы датчиков предназначены для измерения перемещения движущихся частей автоматического выключателя, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости. К этим универсальным каналам может быть подключен аналоговый или цифровой преобразователь



Применение

Список областей применения прибора включает в себя:

  •  Одновременное измерение времени 12 главных контактов ( до 4х разрывов на фазу),  включая резисторы (при наличии  в выключателе) и 6 вспомогательных контактов
  •  Измерение сопротивления шунтирующих резисторов предварительной вставки (при наличии в выключателе)
  •  Оценка времени между полюсами автоматического выключателя
  •  Измерение токов катушки, одновременно на 4 катушках
  •  Оценка состояния аккумуляторов подстанции путем отображения значения напряжения
  •  Измерение перемещения, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости движущихся частей выключателя
  • Испытание «Первого расцепления»
  • Измерение статического сопротивления
  •  Измерение динамического сопротивления

Программное обеспечение DV-Win

Приложение DV-Win осуществляет сбор и анализ результатов испытаний, а также осуществляет полное управление всеми функциями прибора CAT 126 с ПК. В графическом представлении результатов различных измерений и тестирования синхронизации используются курсоры и возможность увеличения изображения на экране дисплея для детального анализа. Цвета, сетки, масштабы и позиционирование тестовых данных наложение DV-Win поддерживает автоматический перевод единиц измерения (например, циклы в секунды или мм в дюймы). Для дальнейшего анализа данные испытаний могут быть экспортированы в файлы .dwc формата.

  •  Полный контроль с ПК над всеми функциями САТ
  •  Загрузка результатов испытаний с прибора
  •  Опроси анализ результатов теста
  •  Результаты испытания можно просмотреть, отредактировать, сохранить, распечатать и экспортировать
  •  Просмотр и наложение нескольких графиков - для удобства сравнения результатов
  •  Выбор точек измерения и интервалов, используя два курсора
  •  Функция масштабирования и панорамирования графиков
  •  Задание любой последовательности и испытаний
  •  Индивидуальные настройки графиков результатов испытания
  •  Создание списка планов испытаний для легкого и быстрого проведения испытаний

Входы главных контактов:
Количество контактных входов: до 12 (3 x4), 4нафазу,  в зависимости от модели.
Каждый канал определяет главные контакты и шунтирующие резисторы.

Состояния:
ВКЛ ≤ 10 Ω
зона резисторов 10 Ω .. 5 kΩ
ОТКЛ  ≥ 5 kΩ
Напряжение разомкнутой цепи: 20 В=
Ток КЗ цепи 50 мA
Каждый канал измеряет сопротив-ление
шунтирующих резисторов

Дополнительные входы
Число каналов:
6, гальванически изолирова-ны(вход внешнего триггера можно использовать как 3й дополнительный вход)
Настраиваемый режим:
сухой или детектор
параметры (сухой контакт):
напряжение разомкнутой цепи 24 В, ток КЗ цепи 5 mA

определение напряжения (дис-кретный):
напряжение цепи 300В=, 250В~
Режим низкого уровня ± 5V
Режим высокого уровня±10V
Защита от перенапряжения и токовая

Управление катушками
Число каналов: 4 (3 ВКЛ + 1 ОТКЛ катушки)
Четыре раздельных выхода для ка-тушек
Параметры цепи: 300В max, 35 A max
Электронные реле имеют точные пара-метры
Защита от перенапряжения и токовая
Вход питания катушек: max 300В, max 35 A


Измерение времен срабатывания
Разрешение по времени:
0,1 мс для теста длительностью 2 с (дискретизация10 кГц)
1 мс для теста длительностью 20с (дискретизация1 кГц)
10 мс для теста длительностью 200с (дискретизация 100Гц)

Погрешность:
0,05% значения ± емр

Циклы работы выключателя:
ВКЛ (C)
ОТКЛ (O)
В-О (C-O)
ОТКЛ-ВКЛ (O-C)
ОТКЛ-ВКЛ-ОТКЛ (O-C-O)

Тест первого расцепления:
Вручную можно выбрать или настроить любую
Желаемую последовательность

Измерение токов катушек:
Измерение токов для катушек включения и отключения,
4канала (типа  датчик холла)

Диапазон ±35A от 0до 5 кГц
Погрешность ± (0,5 % знач. + 0,1 % диап.)

Отображение:
форма волны токов выводятся с разрешением 0,1 мс

Универсальные входы для датчиков:
3 цифровых канала датчиков хода
Угловые датчики: 2500 имп/об
3 аналоговых канала датчика входа

Разрешение оцифровки: 16 бит
Встроенное питание датчиков: 5 В=

Триггеры измерения времени
Внешние: 2 канала, напряжение 10..300 В~/=

Токи катушек:
настраиваемый уровень срабатывания

Дополнительные входы аналоговые входы:
настраиваемый уровень срабатывания и тип фронта


Аналоговые входы:
4 канала – измерение тока катушек

4 канала напряжения, диапазоны:
±0.5 , ±2.5 , ±60 ,  ±300 В~/= Входы изолированы от всех цепей.


Выход питания постоянного тока: 24 В для токовых клещей

Измерение сопротивления: Встроенный микроомметр на 500 A Выходной ток 5  - 500 A Напряжение под мах нагрузкой 6,2 В

Диапазон по сопротивлению: 0,1мкОм - 999,9 мОм Разрешение 0,1 мкОм Погрешность ± (0,1 % знач + 0,1 % диап)

Динамическое измерение сопротивления: Каналы измерения тока и напряжения Частота опроса DRM 20 кГц  (разрешение 0,05 мс) Разрешение 16 бит

Операция выключателя для теста DRM: ОТКЛ (O)

Принтер (опция) Термопечать Графики и знаки Бумага 112 мм

Размеры и вес: Размеры (Ш х В х Г):480 х 197 х 395 мм Вес: 12,9 кг    Питание: Подключение согласно МЭК/EN60320-1; UL498, CSA 22.2 Напряжение сети: 90 .. 264 B~ Частота: 50-60 Гц Потребляемая мощность: 3900 ВА Предохранитель 15 A / 250 В, быстродействующий

Соответствия стандартам Безопасность изоляции: САТ II Загрязнение: степень 2 Электробезопасность: LVD 2006/95/EC (CE)EN 61010-1 ЭМС: 2004/108/EC (CE)EN 61326-1:2006 CAN/CSA-C22.2 No.61010-1, 2е изд, вкл. Доп. 1

Условия окружающей среды:

 Рабочие условия: -10 ºC - + 55 ºC Условия хранения и транспортировки: -40 ºC - + 70ºC Влажность 5 % - 95 % отн., без конденсата

Гарантия: 3 года

Прибор серия САТ

Программное обеспечение DV-Win на базе Windows, включая USB-кабель

Сетевой кабель

Кабель заземления (PE)
