Анализатор высоковольтных выключателей CAT64

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с юридическими лицами

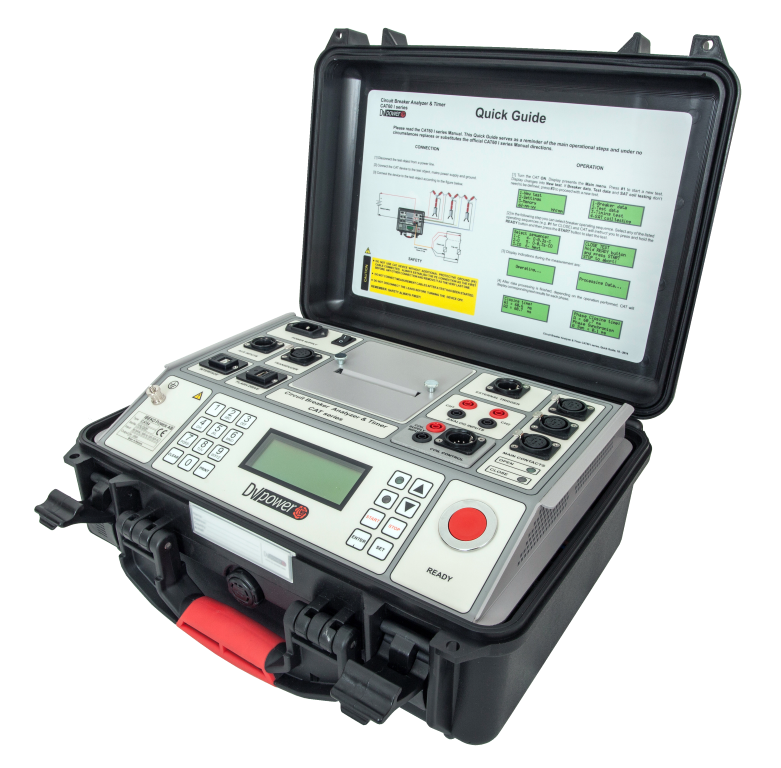

Анализатор автоматического выключателя CAT64 – это автономный или управляемый с ПК цифровой прибор для оценки состояния автоматических выключателей. Каналы времени записывают размыкание и замыкание дугогасящих, резисторных и вспомогательных контактов. Прибор CAT64 записывает графики токов расцепляющей и замыкающей катушки и перемещение подвижных частей автоматического выключателя среднего и высокого напряжения. Каналы главных контактов могут также измерить величину сопротивления шунтирующих резисторов (при их наличии в автоматическом выключателе).

Результаты испытаний распечатываются на 80 мм термопринтере (опция) в табличной форме и в виде графиков.

CAT 64 обеспечивает легкий выбор режимов:

  •  Отключение (O)
  •  Включение (C)
  •  Повторное включение (O-0,3s-C)
  •  Свободное отключение (CO)
  •  Цикл O - 0,3s - CO
  •  Отключение-Включение (O-C)
  •  Включение-Отключение (C-O)
  •  Отключение-Включение-Отключение (O-C-O)
  •  Первое расцепление (0)

Несколько операций, таких как Отключение-Включение и Отключение-Включение-Отключение, могут быть инициированы посредством заданного времени задержки или посредством определения положения выключателя. Срабатывание автоматического выключателя может быть инициировано различными способами (например, из диспетчерской, с помощью локального коммутатора или испытательным устройством) в зависимости от условия проведения испытаний.

Различные пусковые устройства (триггеры) измерения времени используются для старта записи при различных условиях запуска испытаний:

  •  Внешний триггер
  •  Аналоговые каналы
  •  Вспомогательные каналы
  •  Канал управления катушкой

Вспомогательные входы используются для контроля сухих или запитанных вспомогательных контактов. Внешний триггер может быть использован в качестве дополнительного вспомогательного канала. Два аналоговых канала управления катушкой могут измерять и записывать одновременно токи катушек (ОТКЛЮЧЕНИЕ и ВКЛЮЧЕНИЕ), значения до 35А переменного/постоянного тока. Два дополнительных аналоговых канала имеют 4 выбираемых диапазона напряжения (± 0,5 В, ± 2,5 В, ±60 В и ±300 В переменного /постоянного тока).

 Они используются для контроля:

  •  Напряжения питания выключателя от аккумулятора подстанции
  •   Подключения токоизмерительных клещей для контрольного испытания «Первого расцепления»
  •  Других аналоговых сигналов

Каналы датчиков предназначены для измерения перемещения движущихся частей автоматического выключателя, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости. К этим универсальным каналам может быть подключен аналоговый или цифровой преобразователь.

Применение

Список областей применения прибора включает в себя:

  •  Одновременное измерение времени 6 главных контактов (до 2х разрывов на фазу), включая резисторы (при наличии в выключателе) и 3 дополнительных блок-контакта
  •  Измерение сопротивления шунтирующих резисторов (при наличии в выключателе)
  •  Оценка рассинхронизации между полюсами автоматического выключателя
  •  Измерение токов катушки, одновременно на 2 катушках
  •  Оценка состояния аккумуляторов подстанции с выводом графика напряжения
  • Измерение перемещения, скольжения контакта, вжима, перелета, отскока, времени демпфирования и средней скорости движущихся частей выключателя
  •  Тест «Первого расцепления»

Программное обеспечение DV-Win



Приложение DV-Win осуществляет сбор и анализ результатов испытаний, а также осуществляет полное управление всеми функциями прибора CAT 64 с ПК. В графическом представлении результатов различных измерений используются курсоры для возможности увеличения изображения на экране дисплея для детального анализа. Цвета, сетки, масштабы и позиционирование тестовых данных настраиваются пользователем. Приложение DV-Win поддерживает автоматический перевод единиц измерения (например, циклы в секунды или мм в дюймы). Для дальнейшего анализа данные испытаний могут быть экспортированы в файлы .dwc формата.

  • Полный контроль с ПК над всеми функциями САТ
  • Загрузка результатов испытаний с прибора.
  • Опрос и анализ результатов теста.
  • Результаты можно просмотреть, отредактировать, сохранить, распечатать и экспортировать.
  • Просмотр и наложение нескольких графиков - для удобства сравнения результатов.
  • Выбор точек измерения и интервалов, используя два курсора.
  • Функция масштабирования и панорамирования графиков.
  • Задание любой последовательности испытаний.
  • Индивидуальные настройки графиков результатов испытания.
  • Создание списка планов работ для легкого и быстрого проведения испытаний

Входы главных контактов:

  •  Число входов: 6 (3 x 2), 2 на фазу
  •  Каждый канал определяет главные контакты и шунтирующие резисторы.


Состояния:

  • ВКЛ ≤ 10 Ω,
  •  Зона резисторов 10 Ω .. 5 kΩ,
  •  ОТКЛ  ≥ 5 kΩ


Напряжение разомкнутой цепи:

  •  20 В


Ток КЗ цепи:

  •  50 мA


Каждый канал измеряет сопротивление шунтирующих резисторов

Входы дополнительных контактов
Число каналов:

  •  3, гальванически изолированы  (вход внешнего триггера можно использовать как 3й дополнительный вход)


Настраиваемый режим сухой или под питанием параметры (сухой контакт):

  •  Напряжение разомкнутой цепи 24 В,
  •  Ток КЗ цепи 5 mA


Определение напряжения (дискретный):

  •  Напряжение цепи 300В, 250В~
  •  Режим низкого уровня ± 5В
  •  Режим высокого уровня ±10В


Защита от перенапряжения и тока.
Измерение времени срабатывания.

Разрешение по времени:

  •  0,1 мс для теста длительностью 2 с (дискретизация 10 кГц);
  •  1 мс для теста длительностью 20с (дискретизация 1 кГц);
  •  10 мс для теста длительностью 200с (дискретизация 100 Гц);


Погрешность:

  •  0,05% значения ± емр


Циклы работы выключателя:

  •  ВКЛ (C),
  •  ОТКЛ (O),
  •  В-О (C-O),
  •  ОТКЛ-ВКЛ (O-C),
  •  ОТКЛ-ВКЛ-ОТКЛ (O-C-O)


Тест первого расцепления:
Вручную можно выбрать или настроить любую желаемую последовательность

Управление катушками:

  •  Число каналов: 2 ( ВКЛ +  ОТКЛ катушки)
  •  2 раздельных выхода для катушек


Параметры цепи:

  •  300В= max, 35 A= max


Вход питания катушек:

  • max 300В, max 35 A


Измерение токов катушек:

  •  Измерение токов для катушек включения и отключения, 2 канала (типа  датчик холла)
  •  Диапазон ±35 A от 0  до 5 кГц
  •  Погрешность ± (0,5 % знач. + 0,1 % диап.)


Отображение:

  • форма волны токов выводятся с разрешением 0,1 мс


Аналоговые входы:

  •  2 канала – измерение тока катушек
  •  2 канала напряжения, диапазоны:
  •  ±0.5 , ±2.5 , ±60 ,  ±300 В ~


Входы изолированы от всех цепей.
Универсальные входы для датчиков:

  •  1 цифровой канал датчиков хода
  •  1 аналоговый канал датчика хода
  •  Разрешение оцифровки: 16 бит.


Триггеры измерения времени внешние:


  • 2 канала, напряжение 10..300 В~/=


Токи катушек: настраиваемый уровень срабатывания
Дополнительные входы

Принтер (опция) термопечать:

  • Графика и текст бумага  80 мм


Размеры (Ш х В х Г) и вес:

  • 405 х 170 х 335 мм
  •  7 кг


Питание прибора:

  •  Подключение согласно МЭК/EN60320-1
  •  Напряжение сети: 90 .. 264 B~
  •  Частота: 50-60 Гц
  •  Потребляемая мощность: 250 ВА
  •  Предохранитель 15 A / 250 В,
  • Гарантия 3 года


Соответствия стандартам:

  •  Категория изоляции: САТ II
  •  Загрязнение: степень 2
  •  Электробезопасность: LVD 2006/95/EC (CE) EN 61010-1
  •  ЭМС:  2004/108/EC (CE) EN 61326-1:2006
  •  CAN/CSA-C22.2 No.61010-1, 2е изд, вкл. Доп. 1


Условия окружающей среды
Рабочие условия:

  •  -10 ºC - + 55 ºC


Условия хранения и транспортировки:

  • -40 ºC - + 70ºC
  • Влажность 5 % - 95 % отн., без конденсата

Программное обеспечение DV-Win

Кабель USB

Кабель питания

Заземляющий (PE) кабель
