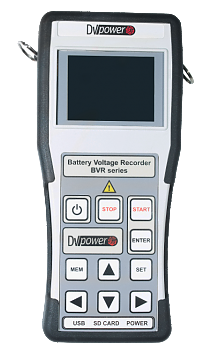

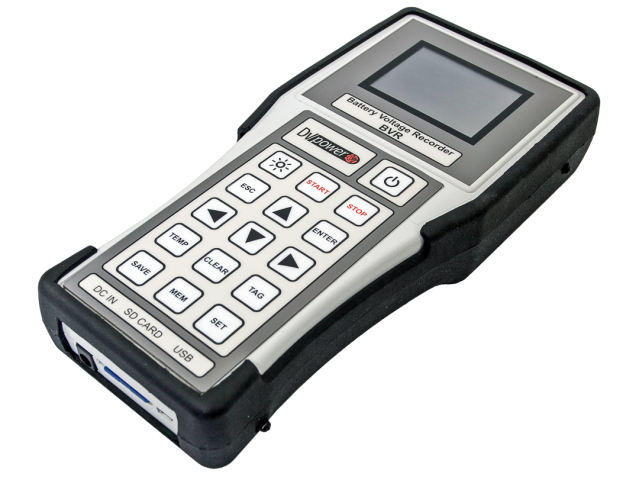

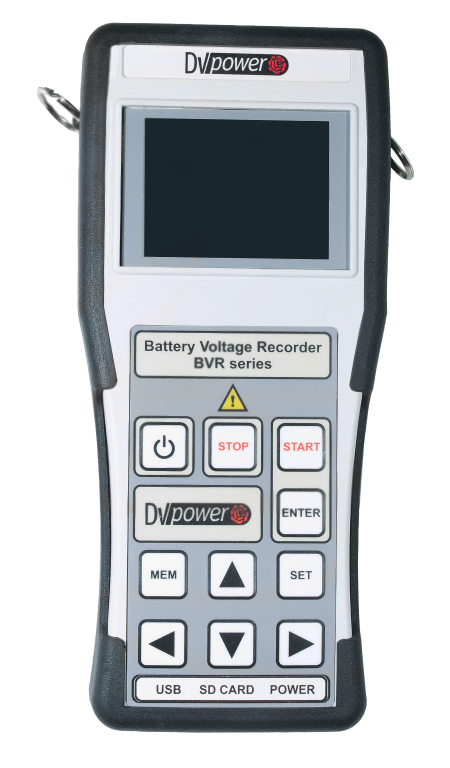

Регистратор напряжения батареи серия BVR

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

Устройства серии BVR включают в себя три модели: BVR11, BVR20 и BVR22. Это портативные устройства с встроенным аккумулятором, используемые для периодических проверок батарей, измеряющих напряжение цепи (BVR11 и BVR22), напряжение ячейки, температуру окружающей среды и температуру ячейки с использованием индикатора температуры PT100 (BVR20 и BVR22). Устройства серии BVR также являются эффективным инструментом для испытания батарей большой емкости. Они служат эффективным дополнением к устройствам серии BLU (Блок нагрузки АКБ) или любым другим блокам нагрузки, используемым для испытаний разряда батареи. Серия устройств BVR может использоваться для измерения параметров напряжения и температуры, когда батарея находится в онлайн или офлайн режиме. Эти устройства также записывают измеренные данные во внутреннюю память с возможностью хранения до 1000 измерений. Измеренные данные отображаются в цифровом формате или в виде гистограмм на 2,8-дюймовом цветном дисплее. Загрузка собранных данных на компьютер осуществляется через USB и Bluetooth. Детальный анализ и график изменения параметров батареи как в целом, так и отдельных элементов, так же как данные о состоянии работоспособности обеспечивается с помощью программного обеспечения DV-B Win. ИК-связь с внешним измерителем плотности осуществляется BVR20.

Применение

Перечень способов применения прибора включает:

  •  Эффективное дополнение к устройствам серии BLU (блок нагрузки батареи) во время тестирования разряда батареи;
  •  Расчет отклонения коэффициента трансформации;
  •  Измерение температуры окружающей среды;
  •  Измерение тока с использованием токовых зажимов;
  •  Связь USB и Bluetooth с ПК пользователя;
  •  Одновременное измерение напряжения и тока цепи для анализа процесса разряда *

Программное обеспечение DV-B Win

С помощью программного обеспечения DV-B Win результаты испытания могут быть представлены в нескольких формах. Каждое значение напряжения аккумуляторной батареи может отображаться в виде таблицы, графика, строки. Для сравнения и подробного анализа полученных данных на графике отображаются также заданные пользователем предельные значения, напряжение цепи, температура, измеренные результаты. Для всесторонней оценки состояния батареи пользователем может быть сгенерирован и настроен отчет об испытаниях. Цифровые и графические результаты могут быть экспортированы из DV-B Win в выбранных форматах, таких как электронная таблица Excel, PDF, Word или RichText. Кроме того, также предоставляется импорт в другие форматы данных (.jpeg, .png, .doc). Программное обеспечение DV-B Win производит оповещение при обнаружении ячеек, уровень напряжения которых ниже или выше установленных пороговых значений.

Основное электропитание
Аккумулятор:

Тип:     литий-ионный  2600 мАч
BVR11:                     1 элемент
BVR20, BVR22:         2 элемента

Напряжение 3,7 В
Время зарядки 6 часов

Сетевой адаптер:
Входное напряжение от 90 до 264 В  переменного тока, 50/60 Гц
Выходное напряжение 12В постоянного тока
Выходной ток 1 A

Измерения
Диапазон измерения напряжения между ячейками: 0 - 1 В постоянного тока *
Диапазон измерения напряжения ячейки: 0 - 30 В постоянного тока
Диапазон измерения напряжения цепи: 0 - 600 В постоянного тока **

*Диапазон 1 В доступен для BVR22
**Диапазон 600 В доступен для BVR22

МОДЕЛЬ            ДИАПАЗОН         РАЗРЕШЕНИЕ
                               ±30 V                      10 mV
BVR11                   ±500 V DC              100 mV

                             ±2,35 V DC
BVR20                   ±7 VDC                       1mV
                             ±30 VDC

                               ±30mV                   0,01mV
                               ±300 mV                  0,1 mV
BVR22                       ±1 V                      0,1 mV
                                   ±30 V                    10 mV
                                 ±600 VDC             100 mV

МОДЕЛЬ            измерение температуры

BVR11               -10 °C .. +55 °C
BVR20               -50 °C-  +260 °C
BVR22               -50 °C-  +260 °C

Заданная точность:
± 600 В постоянного тока:
± (0, 05% rdg + 0, 01% FS)
± 30 В постоянного тока:
± (0, 05% rdg + 0, 05% FS)

Гарантия
Три года

Технический регламент безопасности низ-ковольтного оборудования
Директива 2014/35/ЕС (соответствие CE)
Применимые стандарты для оборудования класса I, степень загрязнения 2

Дисплей
Тип: TFT LCD 2.8 в

Область просмотра:
 43, 2 мм x 57, 6 мм
Разрешение: 320 x 240 пикселей

Связь
Подключение к ПК: USB и Bluetooth

* Bluetooth доступен с BVR11 и BVR22

Память
Внутренняя: 2 ГБ Micro SD Card

Отсчет реального времени
Точность: ± 5 секунд в месяц
Календарь: 100 лет

Условия окружающей среды
Температура:
От -10 ° C до +45 ° C

Максимальная относительная влажность 95% для температуры до 31 ° C
(линейное уменьшение до 40% относительной влажности при 55 ° C)

Размеры и вес:
МОДЕЛЬ      РАЗМЕРЫ(Ш х В х Г)        ВЕС
BVR11             223x 98x 46 mm          0,5kg
BVR20             253x116x89mm            0,6 kg
BVR22             223x116x 53 mm          0,7kg

Категория установки II: IEC EN 61010-1
Электромагнитная совместимость
Директива 2014/30/ЕС (соответствие CE)
Применимый стандарт: EN 61326-1

Прибор серии BVR

Программное обеспечение DV-B Win, включая миникабель - USB

Транспортная сумка и ремни безопасности

Блок питания
