Контроллер напряжения батареи серия BVS

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

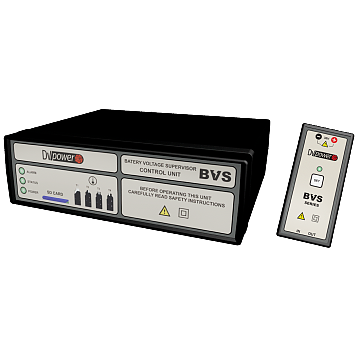

Контроллер напряжения батареи (BVS) - это система мониторинга состояния батареи для сбора и просмотра данных в режиме реального времени. Основное назначение BVS - отслеживать значения напряжения батареи во время испытания на разряд в соответствии с требованиям IEC, IEEE и NERC.

BVS представляет собой интегрированную систему, состоящую из:

  •  Блок управления BVS (BVS-CU)
  •  Модули напряжения ячейки (CVM)
  •  Модуль напряжения цепи (SVM) (дополнительно)
  •  Модуль тока цепи (SCM) (дополнительно)

BVS-CU осуществляет измерение, сбор данных и передачу на ПК информации с модулей CVM. Кроме того, BVS-CU обеспечивает питание всех подключенных модулей CVM. Модули напряжения ячейки устанавливаются на отдельных батареях (ячейках) и измеряют напряжение батареи и напряжения между ячейками.

Система BVS CM действует как дополнение к устройствам серии BLU (Блок Нагрузки АКБ) при выполнении испытания на разряд батареи, обеспечивая детальный анализ состояния каждой

отдельной ячейки.

Система BVS CM определяет потенциальную неисправность батареи и контролирует следующие параметры ячейки, входящей в группу модулей напряжения ячейки CVM:

  •  Напряжение ячейки
  •  Напряжение между ячейками

Кроме того, BVS-CU обеспечивает измерения температуры окружающей среды в нескольких местах (4 температурных канала). Общее напряжение и ток цепи могут быть измерены с помощью дополнительного модуля напряжения (SVM) и модуля тока (SCM).

Модули CVM на основании измеренных значениях напряжения обнаруживают ячейки, в которых не выполняется условия испытания на разряд, поэтому эти ячейки можно безопасно извлечь из аккумуляторной батареи.

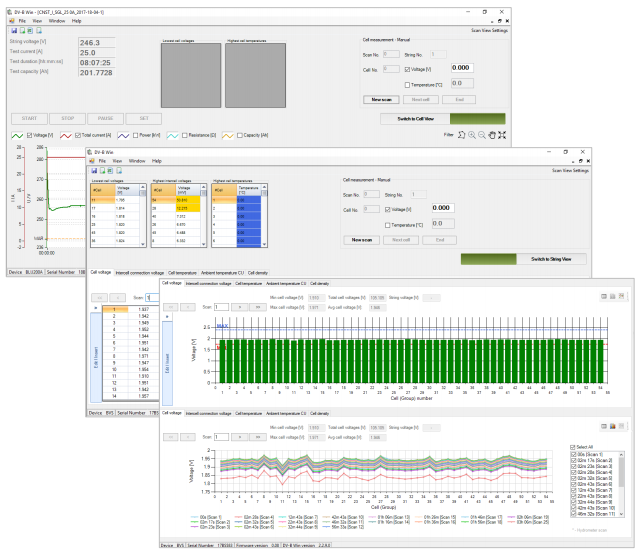

Сбор данных и расширенные возможности анализа данных, так же как просмотр пользовательских данных, отслеживание и создание подробных отчетов на основании информации, собранной с модулей CVM, доступны в пакете программного обеспечения DV-B Win.

Применение

Перечень способов применения прибора включает:

  •  Оценка состояния ячейки в реальном времени путем мониторинга и записи показаний напряжения ячейки и напряжения между ячейками, полученными от набора модулей CVM во время тестирования емкости батареи (разрядки), а также процедуры зарядки;
  •  Мониторинг температуры окружающей среды в режиме реального времени с помощью блока BVS-CU;
  •  Контроль напряжения и тока в линии с использованием дополнительного модуля напряжения цепи(SVM) и модуля тока цепи (SCM);
  •  В сочетании с Блоком Нагрузки АКБ (BLU):
  •  Позволяет рассчитывать внутренние сопротивления в соответствии с требованиями стандарта IEC60896-21;
  •  Подробный анализ данных и прогнозирование с использованием программного обеспечения DV-B Win.




Схема подключения BVS CM

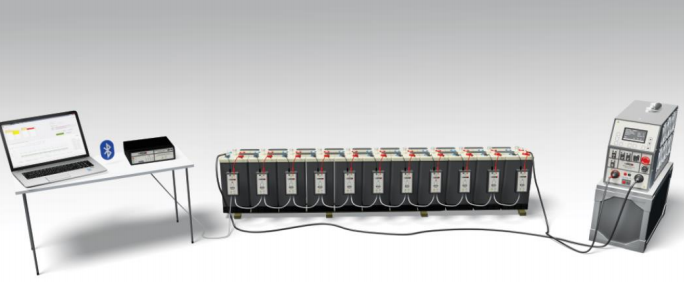

При внедрении системы BVS каждый модуль CVM устанавливается непосредственно в отдельной ячейке. Неисправность одного из модулей CVM не повлияет на связь между остальными исправно функционирующими модулями CVM и BVS-CU. Схема подключения BVS к аккумуляторной батарее представлена на рисунке ниже.

   Диаграмма подключения элементов системы BVS в сочетании с устройством нагрузки аккумуляторной батареи

Основные фкнкции  DV-B WIN

  •  Полный контроль над BVS через ПК
  •  Просмотреть в одном файле-отчете Win-B Win результаты разряда от устройства BLU и значений напряжения ячейки от CVM;
  •  Получение и детальный анализ данных измерений;
  •  Измерение напряжения цепи, напряжения ячейки, напряжения между ячейками и внутреннего сопротивления
  •  Формирование протокола испытаний для BLU и BVS CM в нескольких форматах (электронная таблица Excel, pdf, word или RTF)
  •  Пользовательские настройки времени работы CVM

Дополнительные функции DV-B Win: просмотр параметров цкпи (BLU) и просмотр параметров ячейки (BVS)

Электропитание прибора:

  •  Входное напряжение: 90-264В АС, 50/60 Гц
  •  Входная мощность: 110 ВА
  •  Напряжение питания CVM: 66 В постоянного тока


Измерение:
Параметры                                 Диапазон измерения   Разрешение

  •  Напряжение   ячейки                    ±30 V     DC 1 mV            1 mV
  •  Напряжение между ячейками         ±50 mV DC                   1 μ V
  •  Линейное  напряжение                        ±600 V                      1 mV
  •  Линейный ток                                          ±1 V                      0, 1 μ V


Погрешность измерения:

  •  ±50 mV DC: ± (1% rdg + 1% F.S)
  •  ±1 V DC: ± (0,1% rdg + 0,1% F.S)
  •  ±30 V DC: ± (0, 1% rdg + 0, 1% F.S)
  •  ±600 V DC: ± (0, 1% rdg + 0, 1% F.S)


Температура:

  • -20 °C - +80 °C


Связь BVS-CU и CVM:

  • Последовательное соединение RS485


Связь с ПК:

  •  USB
  •  Bluetooth


Память прибора:

  • Внутренняя 2 ГБ Micro SD Card



Условия окружающей среды
Температура:

  • -40 °C to +85 °C


Применяемые стандарты:

  •  Степень загрязнения 2
  •  Категория изоляции I
  •  Безопасность: EN 61010-1, LVD 2014/35/EU IEC 61010-1 (международный стандарт) UL 61010-1


Максимальная относительная влажность:

  •  Максимальная относительная влажность 95% для температуры до 31 ° C (линейное уменьшение до 40% относительной влажности при 55 ° C)



Габариты (ДхШхВ) и вес:

  •  BVS-CU: 206 мм x 180 мм x 64 мм
  •  CVM: 66 мм x 28 мм x 139 мм
  •  SVM: 66 мм x 28 мм x 139 мм
  •  SCM: 66 мм x 28 мм x 139 мм
  •  BVS-CU 0,78 кг
  •  CVM 0,14 кг
  •  SVM 0,18 кг
  •  SCM 0,18 кг


Гарантия:
Транспортный контейнер является стандартным аксессуаром для системы BVS.
При заказе BVS с транспортным контейнером производитель обеспечивает гарантию три года.
При отказе от транспортного контейнера гарантия составит 15 месяцев.

Электромагнитная совместимость (EMC):

  •  CE соответствует: стандарт EMC EN 61326-1: 2006 Директива EMC 2014/30 / EU
  •  CAN / CSA-C22.2 № 61010-1, второе издание, включая Поправку 1.

Контроллер управления напряжением батареи BVS

Программное обеспечение DV-Win PC, включая USB провод

Сетевой кабель
