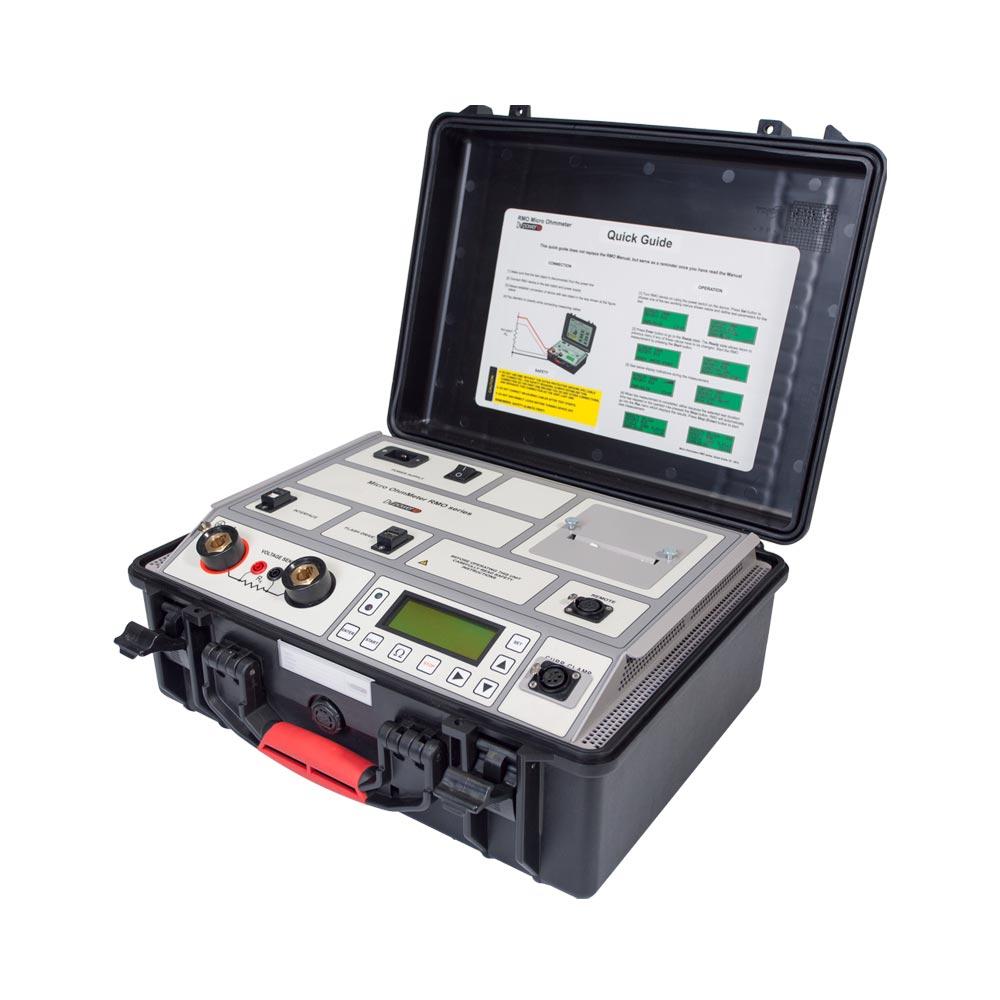

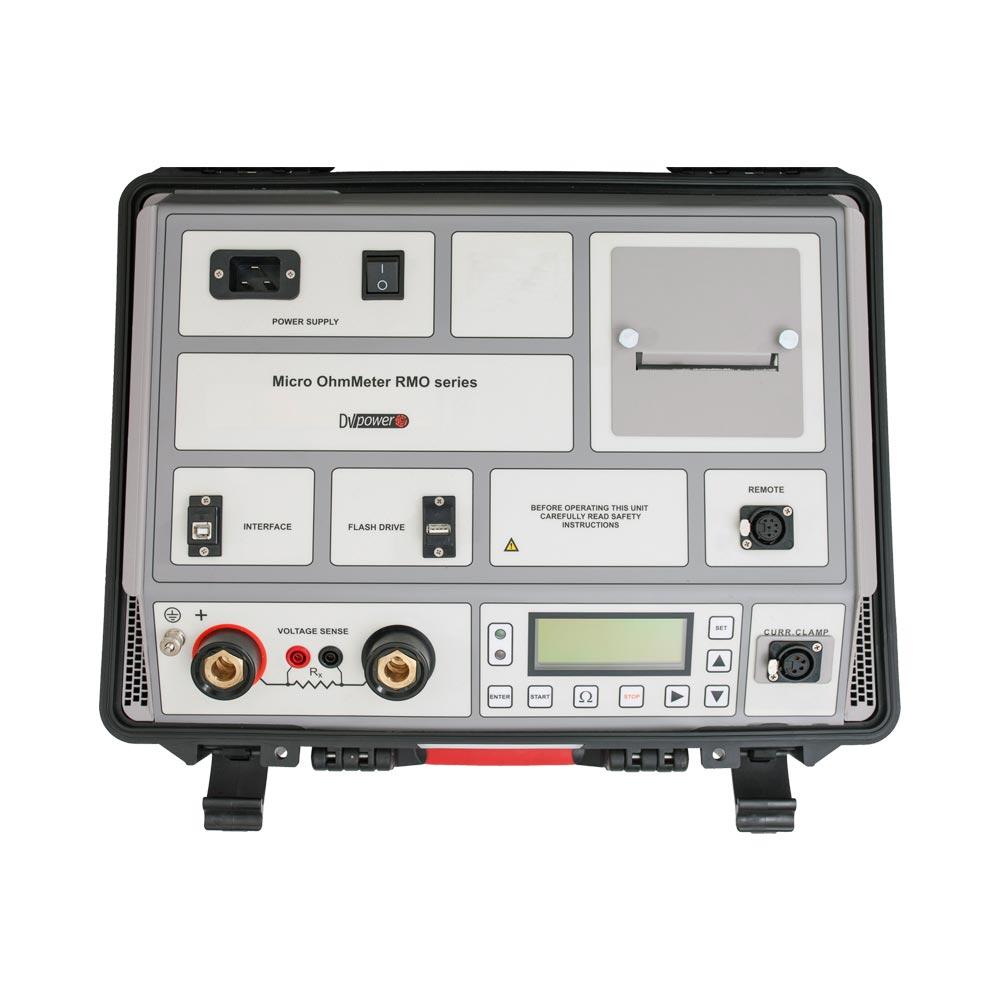

Микроомметры RMO серия D/G

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

RMO - это серия микроомметров, разработанных на  основе  современной  технологии,  использующей самую передовую схемотехнику на ключевых элементах  -  включает  линейки  200/500/600  D  и 100/200/300/400/500/600/800  G.  RMO генерирует истинный  постоянный  ток  без  пульсаций  с  автоматическим  линейным  регулированием  уровня. Во  время  испытания  RMO  увеличивает  ток  до заданного  уровня  измерения  и  уменьшает  ток после  измерения.  Это исключает  электромагнитные  переходные  процессы.  После  выхода  испытательного  тока  на  заданный  уровень нажатием кнопки Ω запускается автоматическое измерение. Новая  функция  связана  с  возможностью  выполнять полностью автоматическое размагничивание сердечника  трансформатора  тока  после  измерения.  Размагничивание магнитного  сердечника трансформатора  тока,  требует  подачи  переменного тока с уменьшением его величины до нуля. Прибор  RMO  подает  переменный  ток,  путем внутреннего изменения полярности контролируемого постоянного тока. В процессе размагничивания  прибор  генерирует  ток  сниженной  величины для каждого шага на основании фирменного разработанного программного решения. Прибор  RMO  может  хранить  до  500  измерений. Все измерения имеют привязку ко времени и дате.  С  помощью программы  DV-Win  испытание может быть выполнено с ПК пользователя, а результаты  можно  получить непосредственно  на экран  ПК.  Связь  между  прибором  RMO  и  ПК обеспечивается  через  USB  (в  стандартной  комплектации)  или  RS232  (в  качестве  опции).  С  помощью ПО DV-Win результаты можно оформить в виде  таблиц  Excel, которые  выводятся  в  виде диаграммы  или  распечатываются  в  виде  протокола. Прибор оснащен защитой от тепловой и токовой перегрузки.  RMO  имеет  очень  высокую  устойчивость  к электростатическим  и  электромагнитным помехам в высоковольтных электрических полях. Это  достигается  за  счет эффективной  фильтрации, которая производится за счет использования оригинальной схемотехники и программного кода.

  Прибор RMO 600D имеет три отдельных испытательных режима:
•   Режим SINGLE (единичный)
•   Режим CONTIN (непрерывный)
•   Режим BSG (заземление с обеих сторон)

ПРИМЕНЕНИЕ
Типичное применение связано с измерением сопротивления неиндуктивных объектов:

  • Автоматические выключатели высокого, среднего и низкого напряжения
  •  Разъединители высокого, среднего и низкого напряжения
  •  Стыки сильноточных сборных шин
  •  Кабельные стыки и муфты
  •  Сварные соединения


ЕДИНИЧНОЕ ИЗМЕРЕНИЕ
Прибор  RMO  генерирует  отфильтрованный  (истинный)  постоянный  ток  и  выводит  его  в  форме автоматически регулируемого  линейно-изменяемого  тока.  Меняя  градиент  тока  вверх  и вниз,  магнитные  всплески  практически исключены.  Ниже  приведен  пример  единичного  испытательного  линейного  изменения  для  тока  силой 200А.

ИСПЫТАНИЕ В НЕПРЕРЫВНОМ РЕЖИМЕ
Прибор  RMO  может  непрерывно  генерировать постоянный ток через меню Contin. В этом меню ток может быть выбран аналогично тому, как он выбирается  в  меню  Single,  но  продолжительность испытания может быть заранее задана. Ток на  выходе  прибора  RMO  рассчитан  на 600/800 A в течение 20 секунд, 300 А в течение 90 секунд и 200 А в течение 2,5 мин при температуре окружающей среды 25° C.


ИСПЫТАНИЕ В УСЛОВИЯХ ЗАЗЕМЛЕНИЯ С ОБЕИХ СТОРОН
Этот  режим  испытания  специально  разработан для  измерения  в  условиях  заземления  с  обеих сторон. Токоизмерительные клещи используются для измерения тока через заземление. Настройка  теста  очень  проста (аналогичная,  как  и  единичного испытания), а все расчеты производятся автоматически  с  помощью  внутреннего алгоритма устройства.

Блок с заземлением с обеих сторон
Используя  RMO  с  опцией    заземления  с  обеих сторон, можно сделать более безопасным измерение  выключателей  с обеими  заземленными сторонами выключателя.
Использование  RMO  с  токоизмерительными клещами  -  это  дополнительная  функция  для безопасности.  Измерение контактного  сопротивления автоматического выключателя выполняется с подключенным заземлением выключателя с обеих сторон.
Прибор  RMO  измеряет  ток  через    контур  цепи заземления  и  добавляет  его  к  выбранному  значению испытательного тока  для  того,  чтобы обеспечить  прохождение  заданного  тестового тока через объект испытаний.

Блок  дистанционного управления
Пульт  дистанционного  управления  RMO  –  это дополнительный  блок  управления,  который  используется  для  запуска и  остановки  испытания из удаленного местоположения, вдали от фактического нахождения омметра  RMO.
При условии, что для ряда испытаний подается одинаковый испытательный ток через испытуемый объект - многократные измерения могут  быть  выполнены  с  помощью пульта  дистанционного блока управления RMO

ПОДКЛЮЧЕНИЕ ТЕСТОВОГО ОБЪЕКТА К ПРИБОРУ RMO
Выключенный прибор RMO, подключите к тестируемому  объекту  (R X )  таким  образом,  чтобы  измерительные  кабели от  разъемов напряжения крепились  как  можно  ближе  к  R X  и  между  токовыми  кабелями.  Таким  образом, сопротивление обоих  кабелей  и  контактов  зажимов полностью исключено из измерения сопротивления

ПРЕИМУЩЕСТВА И ХАРАКТЕРИСТИКИ
Устройство имеет очень стабильный и мощный  источник  напряжения,  используемый для  генерации  тока. Генератор  с  высоким  напряжением  выхода  позволяет  провести  измерения  сопротивления,  даже  когда используются очень большие токи - и компенсировать при этом падение  напряжения  на  токовых  кабелях. Это позволяет использовать  более  тонкие  и    длинные  токовые кабели,  в зависимости от  нужд  заказчика.
Полная  мощность  обеспечивается  прибором при питании 230 В. При более низком напряжении сети мощность снижается. Выходной ток отфильтровывается, и имеет пульсацию менее 1%.
Прибор имеет очень высокую точность ± (0,1% от показания  +  0,1%  от  полн.  шкалы),  с  лучшим разрешением 0,1мкОм.

Некоторые  функции  доступны  как  стандартное/дополнительное оборудование:

  • Блок заземления с обеих сторон  (требуются токоизмерительные  клещи  в  качестве  дополнительного оборудования)
  • Пульт дистанционного управления (позволяет  осуществлять  удаленное  тестирование;  дополнительное оборудование) функция  Rmax    (критерии  прохождения/непрохождения, с поддержкой устройства и программного обеспечения DV-Win)
  • Функция  размагничивания    (позволяет  проводить  тестирование  выключателей  с  заземлённым  корпусом  с трансформатором тока, установленным на втулках)
  • Встроенный термопринтер (опция)


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ DV-WIN
Программное  обеспечение  DV-Win    позволяет получать  и  анализировать  результаты  испытаний,  а  также контролировать  все  функции  омметра RMO с ПК.
ПО  DV-Win  также  обеспечивает  ряд  дополнительных функций в качестве дополнения к нескольким функциям  прибора RMO. Тестирование  в  непрерывном  режиме  (CONTIN)  обновляется с помощью функции интервала дискретизации,  которая  позволяет  пользователю  записывать  результаты  тестирования  в  определенные промежутки времени, установленные в секундах.
После  проведенных  измерений  результаты  сохраняются  в  различных  форматах,  а  протоколы испытаний  можно сохранить  или  распечатать. Результат  также  можно  загрузить  с  устройства на ПК с помощью нескольких различных поисковых фильтров. Для омметра RMO с программным обеспечением DV-Win предусмотрено справочное меню, с подробными  инструкциями  и разъяснениями  всех функций и возможностей.

Основные характеристики программы DV-Win

  • Полный контроль устройства в ходе испытания
  • Протоколы испытаний доступны в нескольких форматах
  • Несколько фильтров для загрузки результатов на ПК
  • Планы испытаний
  • Функция интервала дискретизации в режиме CONTIN

Питание прибора:

  • Подключение по МЭК/EN60320-1; C320
  • Напряжение: 90 V .. 264 V ~
  • Частота: 50 / 60 Hz


 Потребляемая мощность:

  • 4560 VA (230 V AC);
  • 3930 VA (115 V AC);
  • Предохранитель: 20 A / 250 V, тип F


  Выходные параметры:

  • Измерительный ток: от 5  до лин. G:100/200/300/400/500/600/800 A лин.D: 200/500/600 A DC
  • Длительность (при 600 A): 20 с
  • Выходное напряжение (при 600 A): 5,7 V


  Измерения:

  • Диапазон: 0,1 мкОм .. 999,9 мОм


  Разрешение:

  •  0,1 µΩ - 999,9 µΩ          0,1 µΩ
  •  1,000 mΩ - 9,999 mΩ    1 µΩ
  •  10,00 mΩ - 99,99 mΩ    10 µΩ
  •  100,0 mΩ - 999,9 mΩ    0,1 mΩ


Погрешность:

  • ± (0,1 % значения + 0,1% шкалы)



  Функция размагничивания:

  • только для линейки D


  Дисплей:

  • ЖК экран 20 знаков в 4 строки;
  • С подсветкой, легко читаемой в прямом солнечном свете.


  Интерфейсы:

  • USB порт
  • опция: RS232 (соединение с ПК)


  Память:

  • RMO 600D хранит до 500 замеров


Условия окружающей среды
Рабочие условия:

  • -10 ºC .. +55 ºC


 Условия хранения:

  • -40 ºC .. +70 ºC
  •  Влажность 5 .. 95 % отн. влажности


  Исполнение корпуса:

  • IP67 (с закрытой крышкой)


  Принтер (опция) термопечать:

  • Бумага  80 мм


  Физические параметры:

  • Размеры (Ш x В x Г): 480 x 190 x 395 мм
  • Вес: 12 кг


  Соответствия стандартам:

  • Безопасность: САТ II
  • Загрязнение: степень 2
  • Электробезопасность: LVD 2006/95/EC (CE) EN 61010-1
  • ЭМС:  2004/108/EC (CE) EN 61326-1:2006
  • CAN/CSA-C22.2 No.61010-1, 2е изд, вкл. Доп. 1
  • Гарантия 3 года

Программное обеспечение DV-Win

Кабель USB

Кабель питания

Заземляющий (PE) кабель
