NL-камера S дефектоскоп для поиска частичных и коронных разрядов и утечек газов

NL-камера S (включает в себя функции NL-камера E и NL-камера G)

Ультразвуковая акустическая камера профессионального класса NL-камера S является универсальным инструментом для поиска визуализации частичных и коронных разрядов, а также поиска утечек сжатых газов.

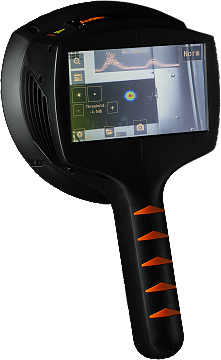

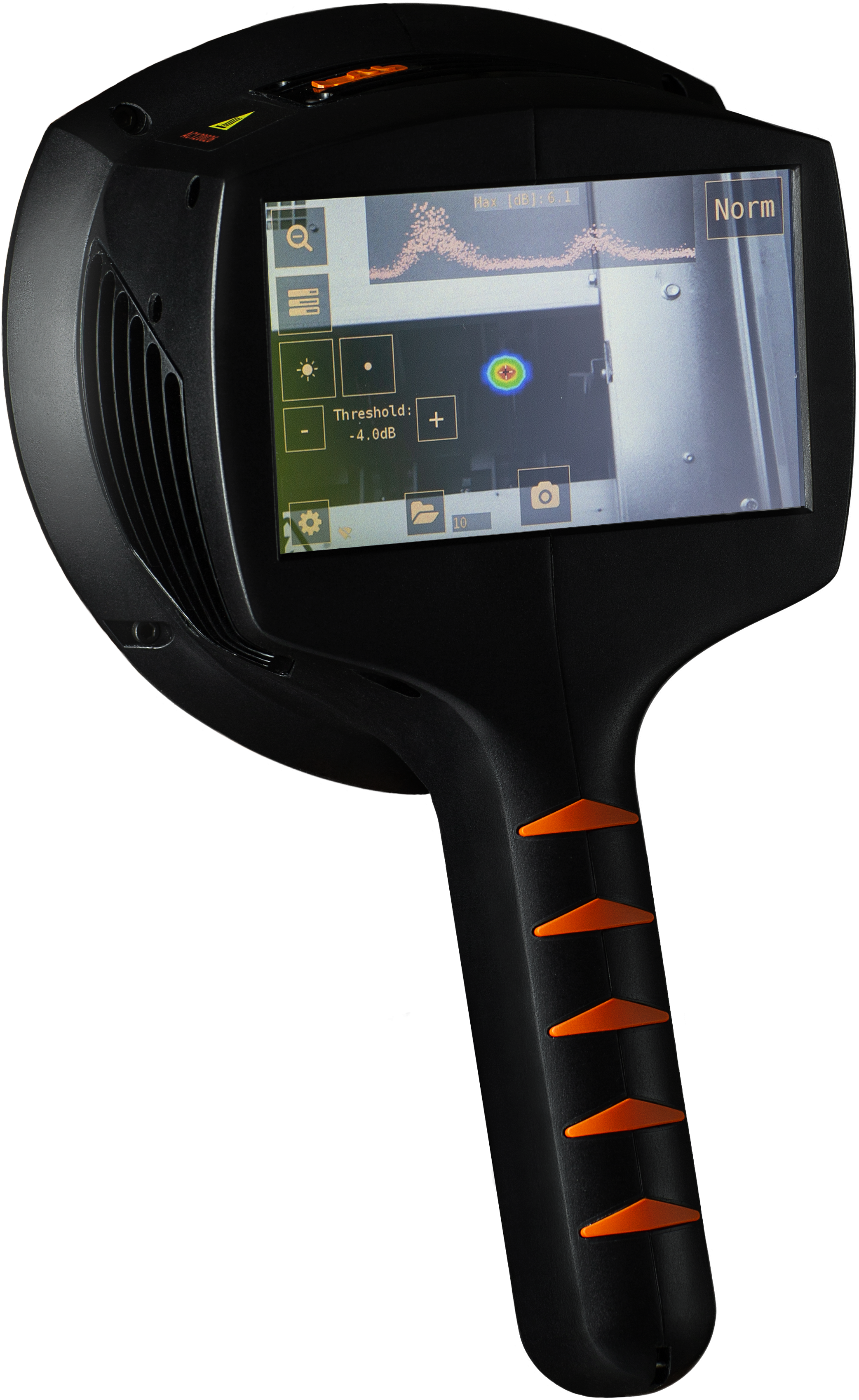

В NL-камера используется запатентованная система декодирования звукового сигнала на экран встроенного дисплея.

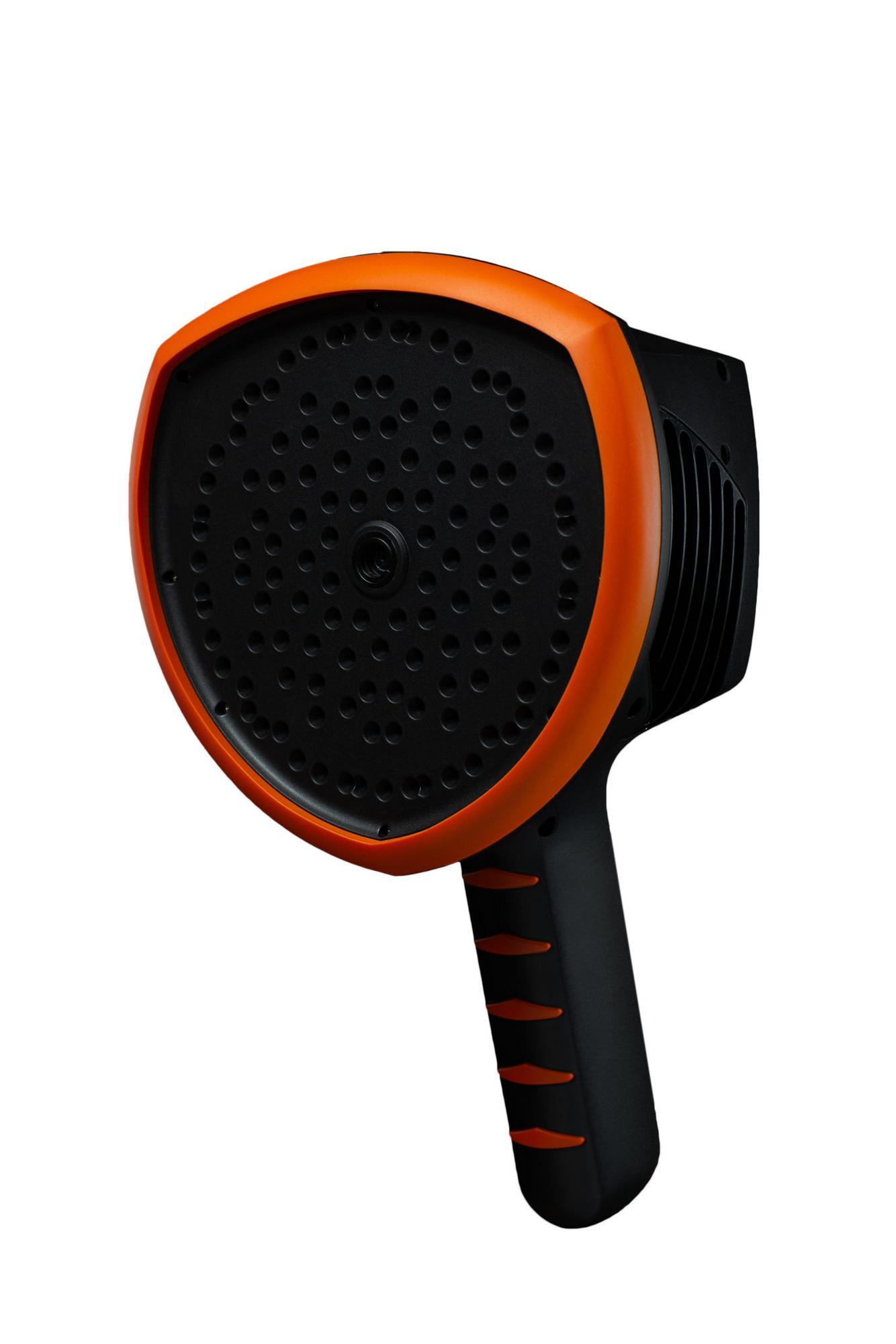

Камера оборудована 124 сверхточными, узконаправленными микрофонами, которые полностью покрывают диапазон видимого изображения, это позволяет Вам не пропустить возможные дефекты попадающие в область экрана.

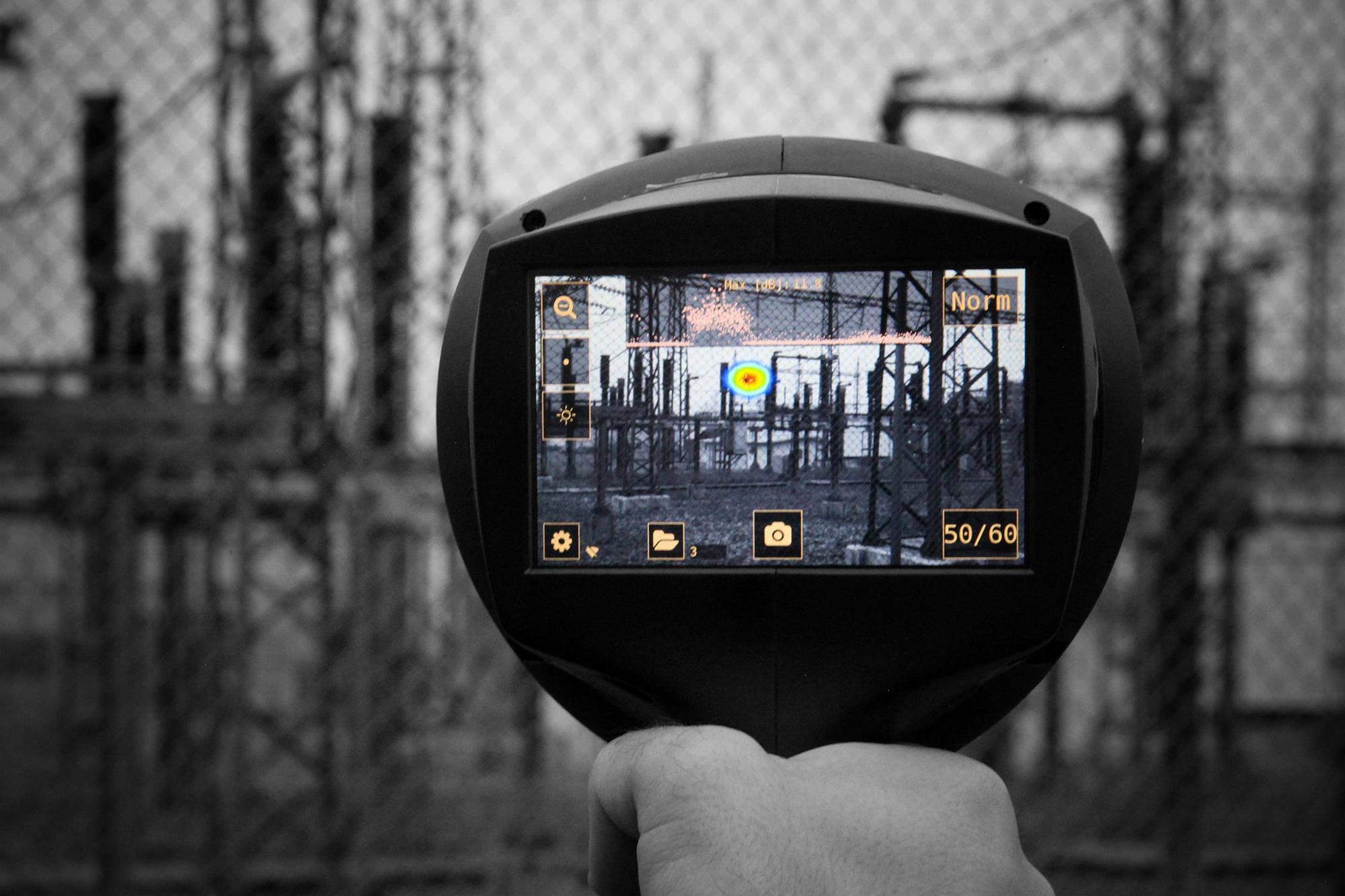

Ультразвуковой дефектоскоп NL-камера способен произвести визуальный анализ электрооборудования на наличие разрядов в изоляции при напряжениях от 3 кВ: в кабелях, ячейках, ЛЭП, вводах, электродвигателях, возможно применение для трансформаторов, КРУЭ. Благодаря современным ультразвуковым камерам визуализация коронных и разрядов теперь стала доступна также как и при использовании ультрафиолетовых камер.

NL-камера может быть применена в нефтегазовой отрасли для обследования трубопроводов, сосудов под давлением, фланцевых соединений, сальниковых узлов, паропроводов, подшипников на расстоянии и в труднодоступных местах.

NL-камера обнаруживает утечки газов на основании звука, издаваемого утечкой. Различные фильтры, доступные на NL-камера, отфильтровывают фоновый шум и концентрируются на ультразвуковых частотах, где звук утечки обычно намного сильнее, чем фоновый шум. На основе громкости звука от обнаруженного источника звука NL-камера определит, может ли источник звука быть утечкой. При обнаружении утечки прибор оценит размер утечки. Корректная оценка размера утечки основывается на том, что пользователь правильно установил расстояние до утечки, а также установил температуру окружающей среды и относительную влажность.

NL-камера также будет отображать оценку того, сколько стоит обнаруженная утечка ежегодно. Стоимость единицы, связанная с утечками, в этом случае должна быть указана в разделе «Дополнительные настройки».

Данный дефектоскоп-акустическая камера зарекомендовал себя на предприятиях энергетической отрасли как эффективный прибор, позволяющий выявить различные проблемы в оборудовании в режиме экспресс-диагностики. Также NL-камера предназначена дополнить, а иногда и заменить следующие приборы: УФ-камеры, анализаторы частичных разрядов, тепловизоры.

ВЕБ-ИНТЕРФЕЙС ДЛЯ СОЗДАНИЯ ОТЧЕТОВ И АНАЛИЗА ДАННЫХ

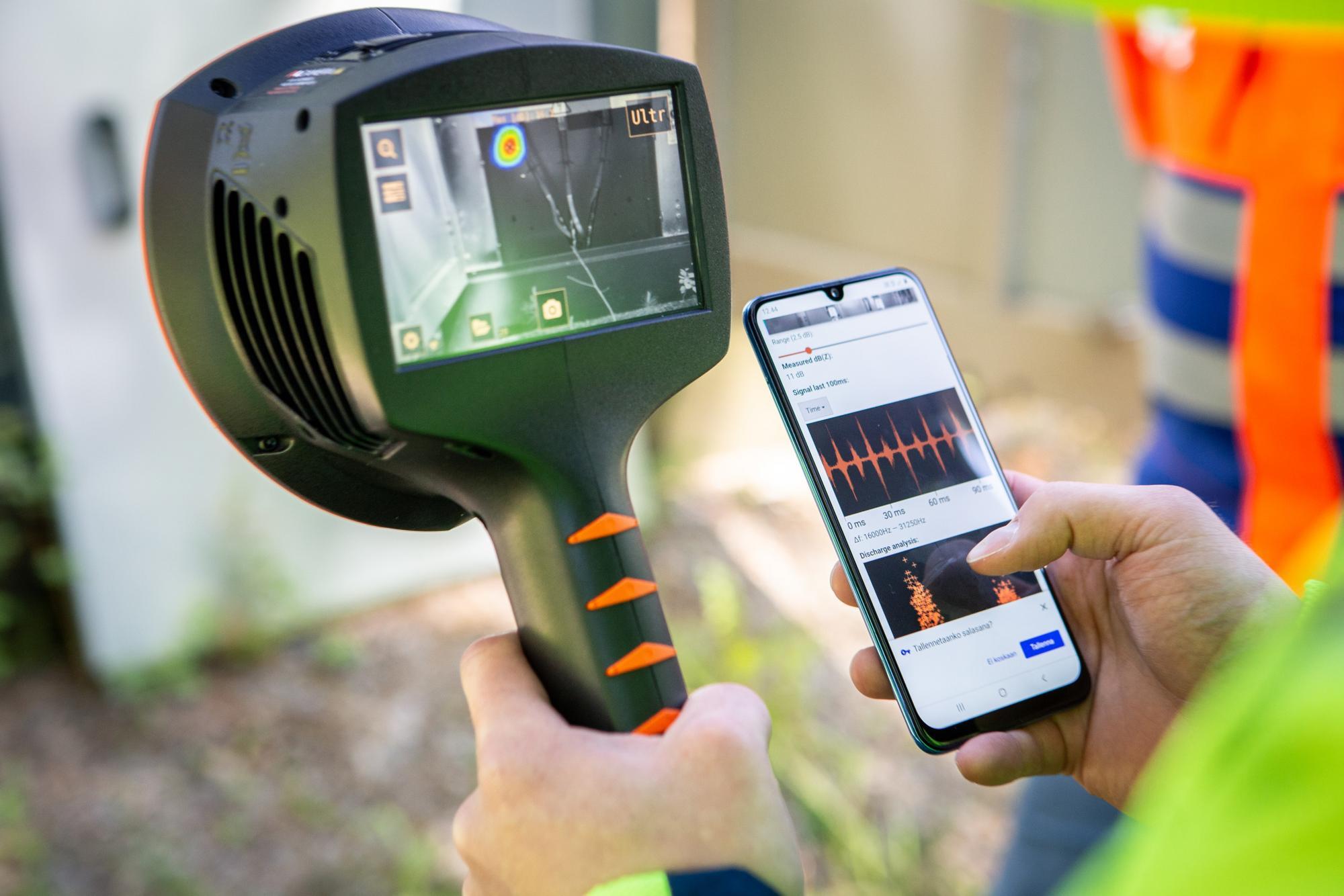

Сохраненные результаты могут быть загружены через Wi-Fi или USB для более подробного анализа измеренных результатов и построения графического отчета. По работе на сервере можно сгенерировать отчет в виде графических и звуковых данных в формате pdf.

Оценка размера утечки в NL-камера была разработана на основе большого набора различных измеренных утечек. Однако в некоторых случаях камера может недооценивать размер утечки или в других случаях переоценивать размер утечки, поскольку размер утечки зависит от большого количества различных переменных. Если оценка размера утечки систематически отличается от ваших собственных наблюдений, вы можете скорректировать ее, установив коэффициент коррекции утечки (поправки на утечку). Коррекция утечки менее 1,0 даст меньшие оценки, в то время как коррекция утечки более 1,0 даст более крупные оценки.

СФЕРА ПРИМЕНЕНИЯ NL-КАМЕРА S:

• Кабели
• Ячейки
• ЛЭП
• Вводы
• Электродвигатели
• Трансформаторы
• КРУЭ
• Стыки
• Шланги
• Трубы
• Фиттинги
• Резьбовые соединения труб
• Быстроразъёмные соединения
• Узлы подготовки воздуха (фильтр, регулятор давления и лубрикатор)
• Конденсатоуловители
• Клапаны
• Фланцы
• Уплотнители
• Пневматические сборные резервуары

КЛЮЧЕВЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• простая в использовании, легкая камера для обнаружения дефектов «навел – снял – получил результат»;
• обнаруживает звуковой сигнал: утечек газов и вакуумных присосов;
• обработка сигнала с помощью уникальной базы данных;
• может заменить или быть хорошим дополнением для тепловизора, ультрафиолетовой камеры, детектора утечек, газоанализаторов;
• 124 сфазированных параболических микрофона;
• оценка уровня звука в dВ на расстоянии до 100 метров;
• режим моно и мультисигнала;
• экспресс-диагностика;
• расчет объём утечки в режиме реального времени;
• до 8 часов работы на одном заряде.
