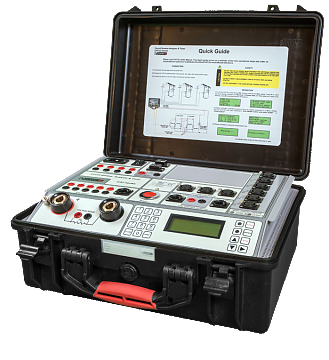

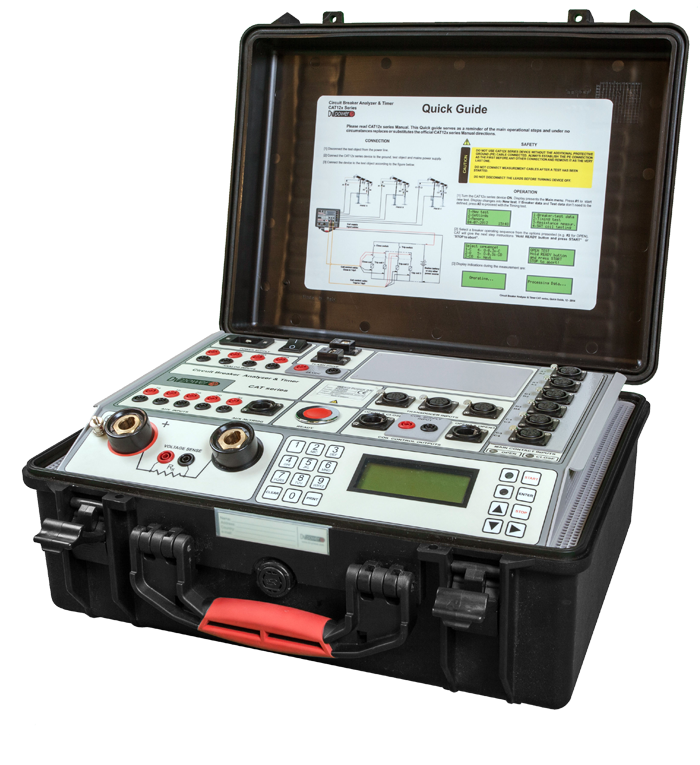

Анализатор высоковольтных выключателей CAT120

Новинка NEW

Гарантия 3 года

В избранное Сравнить

Цена по запросу

Работаем с юридическими лицами

Нашли цену ниже?
Получите скидку или бонус!

Анализаторы и таймер автоматического выклю-чателя серии CAT120 (модели САТ 124/125/126) – это автономный или управляемый с ПК цифровой прибор для оценки состояния автоматических выключателей. Каналы времени записывают размыкание и замыкание дугогасящих, резисторных и вспомогательных контактов. Прибор записывает графики токов расцеп ляющей и замыкающей катушки и перемещение подвижных частей автоматического выключателя среднего и высокого напряжения. Каналы глав ных контактов могут также измерить величину сопротивления шунтирующих резисторов (при их наличии в автоматическом выключателе). Результаты испытаний распечатываются на 112 мм термопринтере (опция) в табличной форме и в виде графиков.

CAT 120 обеспечивает легкий выбор режимов:

Отключение (O)
Включение (C)
Повторное включение (O-0,3s- C)
Свободное отключение (CO)
O - 0,3s - CO
Отключение-Включение (O-C),
Включение-Отключение (C-O)
Отключение-Включение-Отключение (O-C-O)
Первое расцепление (O)

Несколько операций, таких как Отключение-Включение и Отключение-Включение-Отключение, могут быть инициированы посредст вом заданного времени задержки или посредством определения положения выключателя.

Работа автоматического выключателя может быть инициирована различными способа ми (например, из диспетчерской, с помощью локального коммутатора или внешним испытательным устройством) в зависимости от условия проведения испытаний. Различные пусковые устройства (триггеры) измерения времени используются для старта записи в различных условиях про ведения испытаний:

Внешний триггер
Аналоговые каналы
Вспомогательные каналы
Канал управления катушкой

Вспомогательные входы используются для контроля сухих и мокрых в спомогательных контактов. Внешний триггер может быть использован в качестве дополнительного канала. Четыре аналоговых канала управления катушкой могут измерять и записывать токи катушек одновременно (ОТКЛЮЧЕНИЕ и ВКЛЮЧЕНИЕ), значения до 35А переменного тока/постоянного тока. Четыре дополнительных аналоговых канала имеют 4 выбираемых диапазона напряжения (± 0,5 В, ± 2,5 В, ±60 В и ±300 В переменного /постоянного тока). Они используются для контроля:

напряжения питания от подстанции
подключения токоизмерительных клещей для контрольного испытания «Первого расцепления»
других видов аналоговых сигналов

Три канала ввода преобразователя предназначены для измерения переме щения движущихся частей автоматического выключателя, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости. К этим универсальным каналам может быть подключен аналоговый или цифровой преобразователь.

ПРИМЕНЕНИЕ
Список областей применения прибора включает в себя:

Одновременное измерение времени 12 главных контактов ( до 4х разрывов на фазу), включая резисторы (при наличии в выключателе) и 3 вспомогательных контакта
Измерение сопротивления шунтирующих резисторов предварительной вставки (при наличии в выключателе),
Оценка времени между полюсами автоматического выключателя,
Измерение токов катушки, одновременно на 4 катушках,
Оценка состояния аккумуляторов подстанции путем отображения значения напряжения
Измерение перемещения, скольжения контакта, вжима, перелета, отскока, времени затухания и средней скорости движущихся частей выключателя,
Испытание «Первого расцепления»,
Измерение статического сопротивления,
Измерение динамического сопротивления

ИЗМЕРЕНИЕ СИНХРОНИЗАЦИИ

Испытания измерения синхронизации выполняют все требования, предусмотренные в стандарте М 62271-100 и ANSI C37.04-1999. Рассинхронизация между полюсами выключателя при размыкании контактов не должна превышать 1/6 от цикла номинальной частоты (3,33 мс при 50 Гц) и при замыкании не должна превышать 1/4 от цикла номинальной частоты, а также (5,0 мс при 50 Гц; 4,17 мс при 60 Гц). Одновременные измерения в пределах одной фазы играют важную роль в случаях, когда несколько контактов соединены последовательно. Максимальная разница между моментами размыкания контактов в рамках этой последовательности соединенных блоков разрыва не должна превышать 1/8 от цикла номинальной частоты (2.50 мс при 50 Гц), и между моментами контактов, касающихся в этой последовательности соединенных концевых блоков, не должна превышать 1/6 от цикла номинальной частоты (3,33 мс при 50 Гц; 2,78 мс при 60 Гц).Вспомогательные контакты имеют механический привод от механизма и используются для управления и индикации состояния главных контактов. Не существует общих требований, связанных с измерением синхронизации вспомогательных контактов, описанных в стандартах. Чтобы оценить состояние выключателей цепи высокого напряжения - важно проверить их работу.

Контакт типа «а» разомкнут/замкнут, когда главные контакты автоматического выключателя разомкнуты/замкнуты, в то же время как контакт типа «b» нормально замкнут/разомкнут.

Контакт типа «а» соединен последовательно с расцепляющей катушкой. Он разрывает цепь питания расцепляющей катушки при размыкании автоматического выключателя.

Контакт типа «b» соединен последовательно с замыкающей катушкой, разрывая цепь питания
замыкающей катушки, когда выключатель замыкается.

ТЕСТ ПЕРВОГО РАСЦЕПЛЕНИЯ
Испытание «Первого расцепления» важно для определения состояния рабочего механизма катушки. Автоматический выключатель проводит большую часть своего срока службы, проводя ток без работы. После того, как защитное реле обнаруживает аварию, автоматический выключатель, который возможно находился в режиме ожидания в течение года или дольше, должен сработать как можно быстрее. При этом если выключатель не работал в течение длительного времени, трение триггера может увеличиться. Информацию о трении триггера можно получить на основе данных кривой тока катушки, записанных во время теста «Первого расцепления». По-скольку выключатель находится в эксплуатации, нельзя использовать обычный способ измерения синхронизации в автономном режиме с помощью кабеля синхронизации в прерывателе. Вместо кабеля синхронизации главного контакта используются три токоизмерительных клеща. Эти токоизмерительные клещи показывают ток, протекающий через вторичную обмотку трансформатора тока в каждой фазе. Момент, когда ток прекращает течь, показывает время расцепления выключателя.

ИЗМЕРЕНИЕ СТАТИЧЕСКОГО СОПРОТИВЛЕНИЯ
Встроенный микроомметр на 200/500 А вырабатывает чистый постоянный ток без пульсаций с автоматическим регулированием увеличения. При измерении сопротивления применяется хорошо известный метод Кельвина. Ток подается через замкнутые контакты выключателя. Падение напряжения измеряются между выводами выключателя. Сопротивление рассчитывается по закону Ома.

DRM (ИЗМЕРЕНИЕ ДИНАМИЧЕСКОГО СОПРОТИВЛЕНИЯ)
Встроенный микроомметр может также использоваться для DRM. Испытания DRM выполняются посредством подачи тока через контакт выключателя и одновременного мониторинга перепадов напряжения по всему контакту выключателя, а также мониторинга прохождения электрического тока в процессе работы выключателя. Измерение DRM должно проводиться с помощью анализатора автоматического выключателя, обеспечивающего измерения с высоким временным разрешением.

Кривая сопротивления как функция от перемещения контакта может использоваться для отображения потенциальных проблем, связанных с состоянием дугогасительного контакта. Значения тока должны быть как можно выше, но не менее 100 А, что обеспечит надежные показатели перепада напряжения и позволит легко определить проблемы в дугогасительном контакте. В прибор CAT126 встроен мощный микроомметр с током тестирования до 500 А.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ DV-WIN
Приложение DV-Win осуществляет сбор и анализ результатов испытаний, а также осуществляет полное управление всеми функциями прибора CAT 126 с ПК. В графическом представлении результатов различных измерений и тестирования синхронизации используются курсоры и возможность увеличения изображения на экране дисплея для детального анализа.

Цвета, сетки, масштабы и позиционирование тестовых данных настраиваются пользователем. Приложение DV-Win поддерживает автоматический перевод единиц измерения (например, циклы в секунды или мм в дюймы). Для дальнейшего анализа данные испытаний могут быть экспортированы в файлы .dwc формата.

Полный контроль с ПК над всеми функциями САТ
Загрузка результатов испытаний с прибора.
Опрос и анализ результатов теста.
Результаты можно просмотреть, отредактировать, сохранить, распечатать и экспортировать.
Просмотр и наложение нескольких графиков - для удобства сравнения результатов.
Выбор точек измерения и интервалов, используя два курсора.
Функция масштабирования и панорамирования графиков.
Задание любой последовательности испытаний.
Индивидуальные настройки графиков результатов испытания.
Создание списка планов испытаний для легкого и быстрого проведения испытаний

Входы главных контактов
Число входов: 12 (3 x 4), 4 на фазу

Каждый канал определяет главные контакты и шунтирующие резисторы. Состояния:

ВКЛ ≤ 10 Ω,
Зона резисторов 10 Ω .. 5 kΩ,
ОТКЛ ≥ 5 kΩ

Напряжение разомкнутой цепи:

20 В= Ток КЗ цепи 50 мA

Каждый канал измеряет сопротивление шунтирующих резисторов

Дополнительные входы:

Число каналов 6, гальванически изолированы

(вход внешнего триггера можно использовать как 3й дополнительный вход)
Настраиваемый режим сухой или детектор параметры (сухой контакт)

Напряжение разомкнутой цепи:

24 В=,ток КЗ цепи 5 mA

Определение напряжения (дискретный):

Напряжение цепи 300В=, 250В~
Режим низкого уровня ± 5V
Режим высокого уровня ±10V

Защита от перенапряжения и токовая
Управление катушками:

Число каналов: 4 (3 ВКЛ + 1 ОТКЛ катушки)

Четыре раздельных выхода для катушек

Параметры цепи:

300В= max, 35 A= max

Электронные реле имеют точные параметры
Защита от перенапряжения и токовая
Вход питания катушек:

max 300В=, max 35 A=

Измерение времен срабатывания
Разрешение по времени:

0,1 мс для теста длительностью 2 с (дискретизация 10 кГц);
1 мс для теста длительностью 20с (дискретизация 1 кГц);
10 мс для теста длительностью 200с (дискретизация 100 Гц);

Погрешность:

0,05% значения ± емр

Циклы работы выключателя:

ВКЛ (C),
ОТКЛ (O),
В-О (C-O),
ОТКЛ-ВКЛ (O-C),
ОТКЛ-ВКЛ-ОТКЛ (O-C-O)

Тест первого расцепления

Вручную можно выбрать или настроить любую желаемую последовательность измерение токов катушек
Измерение токов для катушек включения и отключения:

4 канала (типа датчик холла)
Диапазон ±35 A от 0 до 5 кГц
Погрешность ± (0,5 % знач. + 0,1 % диап.)

Отображение форма волны токов выводятся с разрешением 0,1 мс
Универсальные входы для датчиков
3 цифровых канала датчиков хода .Угловые датчики: 2500 имп/об
3 аналоговых канала датчиков хода

Разрешение оцифровки: 16 бит.
Встроенное питание датчиков: 5 В

Триггеры измерения времени. Внешние:

2 канала, напряжение 10..300 В~/=

Токи катушек: настраиваемый уровень срабатывания Дополнительные аналоговые входы.
Настраиваемый уровень срабатывания и тип фронта

Аналоговые входы:

4 канала – измерение тока катушек
4 канала напряжения, диапазоны: ±0.5 , ±2.5 , ±60 , ±300 В ~/=
Выход питания постоянного тока 24 В для токовых клещей

Измерение сопротивления:

Встроенный микроомметр на 200А (САТ125), 500 A (САТ126)
Выходной ток 5 - 200/500 A напряжение под мах нагрузкой 6,2 В

Диапазон по сопротивлению:

0,1 мкОм - 999,9 мОм

Разрешение 0,1 мкОм

Погрешность:

± (0,1 % знач + 0,1 % диап)

Динамическое измерение сопротивления
Каналы измерения тока и напряжения
Частота опроса DRM 20 кГц (разрешение 0,05 мс )
Разрешение 16 бит
Операция выключателя для теста DRM: ОТКЛ (O)

Принтер термопечать графики и знаки (опция)
