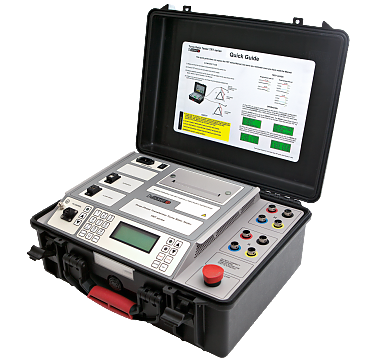

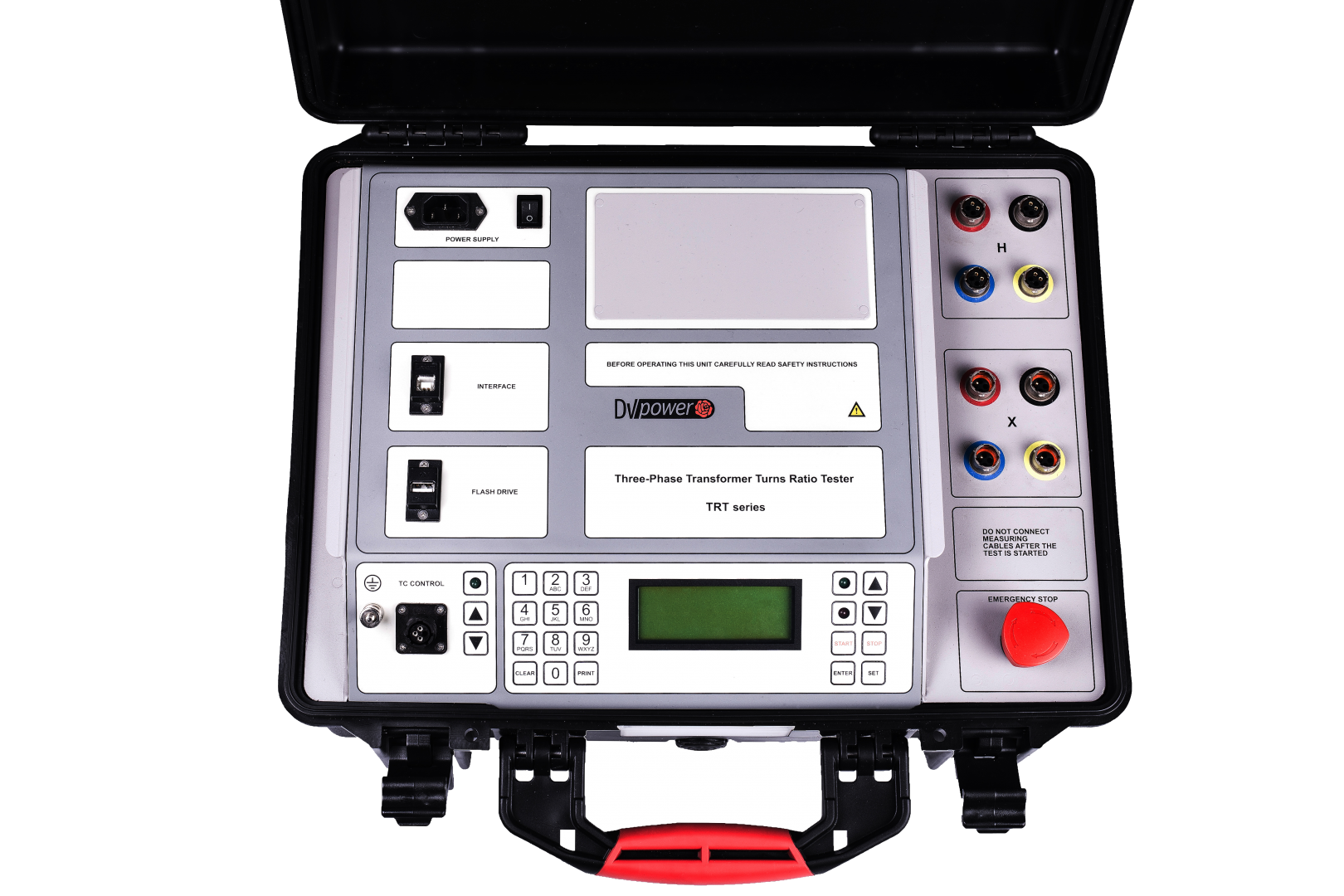

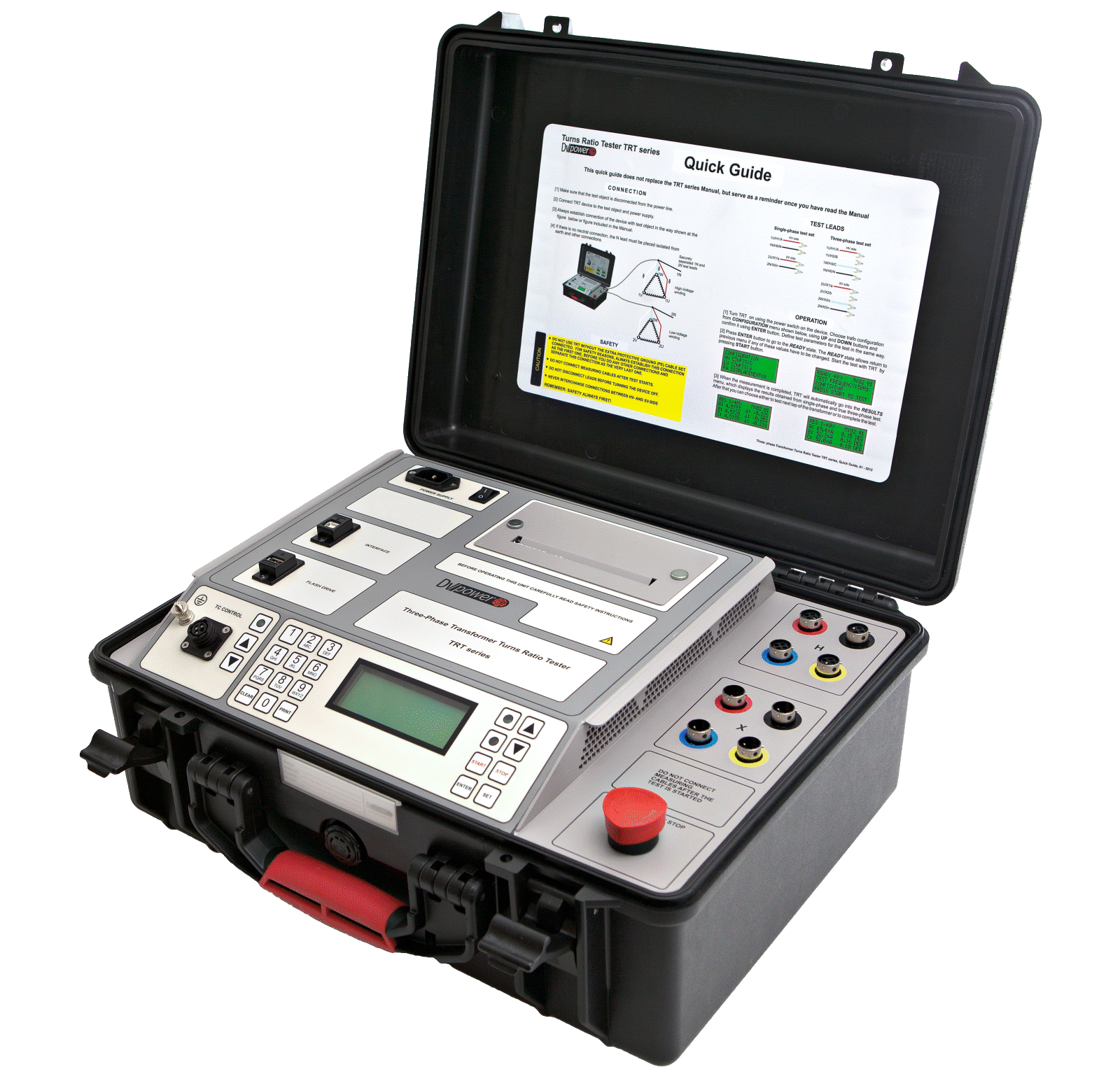

Измеритель коэффициента трансформации серия TRT 63x

Новинка NEW
Гарантия 3 года
Цена по запросу
Работаем с физическими и юридическими лицами

Полностью автоматический измерительный прибор TRT 63 является трехфазным и специально разработан для измерения коэффициента трансформации, фазового сдвига и тока возбуждения у силовых, распределительных и измерительных трансформаторов. TRT определяет коэффициент трансформации трансформатора путем точного измерения напряжения на обмотках трансформатора без нагрузки. В качестве результата проверки, прибор отображает соотношение указанных напряжений. Такое соотношение напряжений также может автоматически представляться в другом масштабе для соответствия физическому соотношению количества витков с высоковольтной и низковольтной стороны трансформатора. TRT63 основан на современной технологии, используя самую современную технику, доступную сегодня. Испытательный комплект может использоваться для испытания однофазных и трехфазных трансформаторов как с РПН, так и без них в соответствии с требованиями стандарта IEC 60076-1. Для трехфазного измерения прибор подключается ко всем трем фазам трансформатора, подлежащего испытанию. Если для разных типов трансформаторов выбраны конкретные векторные диаграммы, TRT63 будет запускать специальный тест для каждого типа трансформатора без необходимости переключения испытательных соединительных кабелей:

  •  однофазное
  •  треугольник - звезда / звезда
  •  звезда / звезда - треугольник
  •  треугольник - треугольник
  •   звезда / звезда - звезда / звезда
  •  треугольник - зигзаг

Кроме того, он может выполнить испытание с истинным трехфазным испытательным напряжением, позволяющим тестировать любой тип трансформатора. После испытания он отображает коэффициент трансформации, фазовый сдвиг и ток возбуждения, полученные с помощью однофазных и / или истинных трехфазных испытаний.

TRT63 позволяет пользователям вводить напряжения на шильдике трансформатора для расчета отклонения коэффициента трансформации. Эта функция исключает любую ошибку, вызванную, в частности, ручным вычислением оператора. TRT63 также сравнивает результат испытания с отношением паспортной таблички и выводит % ошибки для каждого испытания.

TRT63 обладает очень высокой способностью отстройки от электростатических и электромагнитных помех в электрических полях высокого напряжения. Это достигается благодаря очень эффективной фильтрации. Фильтрация производится с использованием запатентованных решений для аппаратного и программного обеспечения.

Результаты испытаний распечатываются на 80 мм термопринтере (опция) в табличной форме и в виде графиков.

Применение

 Перечень функциональных возможностей прибора TRT 63:

  •  Измерение коэффициента трансформации;
  •  Расчет отклонения коэффициента трансформации;
  •  Измерение тока возбуждения;
  •  Измерение фазового угла;
  •  Автоматическое определение группы векторов;
  •  Контроль процесса размагничивания;
  •  Тест на магнитный баланс.

Преимущества и возможности:

Истинное трехфазное тестовое напряжение.
TRT63 является истинным трехфазным прибором измерения коэффициента трансформации. В отличие от других так называемых «трехфазных» приборов, которые позволяют одновременно подключаться к трем фазам трансформатора, TRT63 также имеет возможность выводить истинное трехфазное испытательное напряжение без каких-либо дополнительных устройств или модулей. Это позволяет испытывать любой тип трансформатора, такие как фазоповоротный трансформатор, дуговая печь, выпрямительные трансформаторы и т. д. Применяя трехфазное испытательное напряжение и измеряя индуцированное трехфазное напряжение,TRT63 может определять фактические фазовые сдвиги между напряжениями на входе и на стороне НН, а не только сдвиг на 0 или 180 градусов, который получается в результате поочередного испытания трансформатора однофазным испытательным напряжением. Данный прибор обладает наибольшей точностью среди всех конкурентов на рынке, для всех трех измеренных параметров - коэффициент трансформации, ток возбуждения и фазовый угол.



Разрешение.

Измерение тока возбуждения важно для определения проблем в сердечнике трансформатора. Высокое разрешение измерений позволяет лучше отслеживать текущий тренд на всех отпайках.



Взаимозаменяемые кабели с TWA.

TRT63 использует тот же набор кабелей, что и приборы серии TWA. Это позволяет совершать единоразовое подключение кабеля для выполнения шести тестов: коэффицент трансформации, ток возбуждения, фазовый угол, сопротивление обмотки, анализ работы РПН и размагничивание, что делает TRT63 и TWA одной измерительной системой.

Автоматическое определение группы векторов.

TRT63 способен автоматически определять векторную группу трехфазных трансформаторов и автотрансформаторов. Это возможно осуществить как с программным обеспечением, так и без него.



Программное обеспечение DV-Win.

Программное обеспечение DV-Win включено в стоимость покупки, и все его обновления бесплатны. Программное обеспечение позволяет полностью контролировать функции TRT63 с ПК, создавать и хранить результаты испытания и загружать результаты испытаний из внутренней памяти прибора. Все результаты представлены как численно, так и графически для легкого и удобного анализа. Результаты испытаний могут быть напрямую экспортированы в документ формата excel. С помощью данного ПО индивидуальный отчет об испытаниях может быть сгенерирован, отредактирован, сохранен в нескольких форматах файлов, включая pdf, и распечатан.



Тест на магнитный баланс.

Этот тест помогает выявить возможные проблемы в магнитном сердечнике трансформатора. Тест полностью автоматизирован и не требует изменений в подключении кабеля по сравнению с измерением коэффициента трансформации. Результаты могут быть представлены как численно, так и графически.



Хранение информации.

В TRT63 достаточно памяти для хранения 200 результатов измерения. Каждая запись состоит из 50 измерительных параметров.



USB накопитель.

Результаты также можно экспортировать в USB-память через встроенный USB-накопитель.



Блок управления РПН.

TRT63 имеет блок управления устройством РПН, что позволяет осуществлять дистанционное управление РПН. Это подволяет одному оператору выполнить полное испытание очень быстро.

Сетевой блок питания.
Питание от сети: 90 - 264 В переменного тока, 50/60 Гц или 110 - 350 В постоянного тока
Входная мощность: 250 ВА
Предохранитель: 2 A / 250 В, тип F,

Выходные данные.

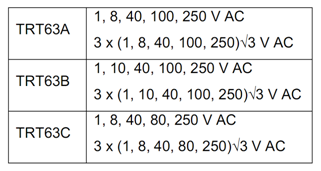

   Прибор/испытательное напряжение:

Измерение.
Диапазон измерения коэффициента трансформации:

  • 0,8 - 50 000;


Разрешение коэффициента трансформации:

  • 5 цифр;


Точность измерения коэффициента трансформации:
@250 В

  •  0,8 – 999:   ±0,03%
  •  1 000 – 3 999:   ±0,05%
  •  4 000 – 14 999:   ±0,05%
  •  15 000 – 19 999:   ±0,05%
  •  20 000 – 50 000:   ±0,1%


@80 или 100 В

  •  0,8 – 999:  ±0,05%
  •  1 000 – 3 999:  ±0,05%
  •  4 000 – 14 999:  ±0,1%
  •  15 000 – 19 999:  ±0,2%
  •  20 000 – 50 000:  ±0,25%


@40 В

  •  0,8 – 999:   ±0,05%
  •  1 000 – 3 999:   ±0,1%
  •  4 000 – 14 999:   ±0,2%
  •  15 000 – 19 999:   ±0,3%


@8 или 10 В

  •  0,8 – 999:     ±0,05%
  •  1 000 – 3 999:   ±0,1%
  •  4 000 – 14 999:   ±0,2%


@1 В

  •  0,8 – 999:   ±0,05%
  •  1 000 – 3 999:   ±0,1%


Диапазон тока возбуждения:

  • 0 - 2 A


Разрешение тока возбуждения:

  •  0,0000 - 9,9999 мА   0,1 мкА
  •  10 000 - 99 999 мА   1 мкА
  •  100,00 - 999,99 мА    10 мкА
  •  1,0000 - 2,0000 A  100 мкА


Точность измерения тока возбуждения:

  • ± (0,25% rdg + 500 мкА);


Диапазон измерения фазового угла:

  • 0 - 360º;


Разрешение фазового угла:

  • 0,01º;


Точность измерения фазового угла:

  • ± 0,05º.


Дисплей:

  •  ЖК-экран 20 символов ;
  •  4 строки с подсветкой, видимой при ярком солнечном свете.


Интерфейс:

  •  USB (стандартный);
  •  RS232 (опционально).


Хранение данных.

  •  до 10 000 результатов теста.
  •  Условия окружающей среды.


Рабочая температура:

  • -10 ºC - +55 ºC;


Хранение и транспортировка:

  • -40ºC..+70ºC;

Влажность:

  • Относительная 5..95%, без конденсации.


Размеры (Ш x В x Г) и вес.

  •  480 x 190 x 385 мм;
  •  9 кг.
  • Гарантия  3 года.


Принтер (опционально) встроенный термопринтер;

  • Ширина бумаги 112 мм;


Рабочая температура принтера:

  •  0 ºC - +50 ºC


Соответствие стандартам:

  •  Категория перенапряжения: САТ II
  •  Степень загрязнения: 2
  •  Безопасность: ТР ТС 004/201 "О безопасности низковольтного оборудования"
  •  ЭMC: ТР ТС 020/201 "Электромагнитная со-вместимость технических средств"

Программное обеспечение DV-Win для ПК, включая USB-кабель

Кабель управления РПН 5 м

Силовой кабель

Кабель заземления (PE)
