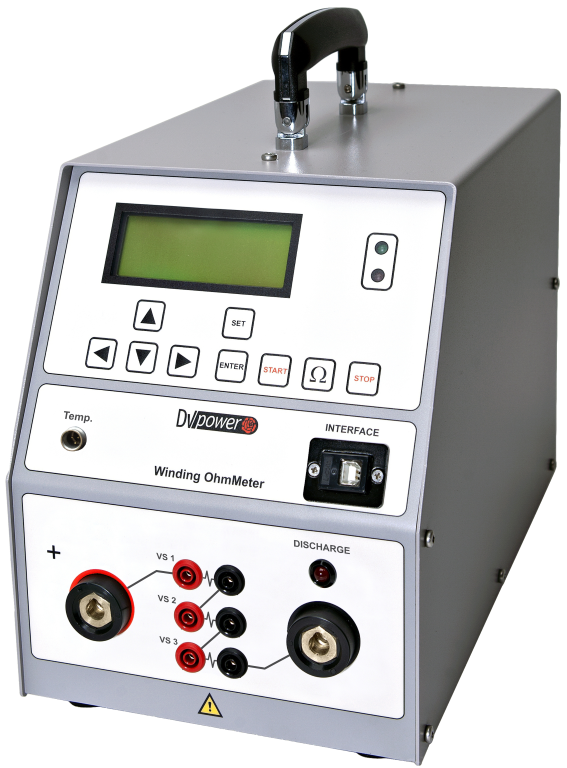

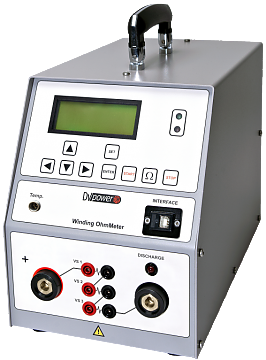

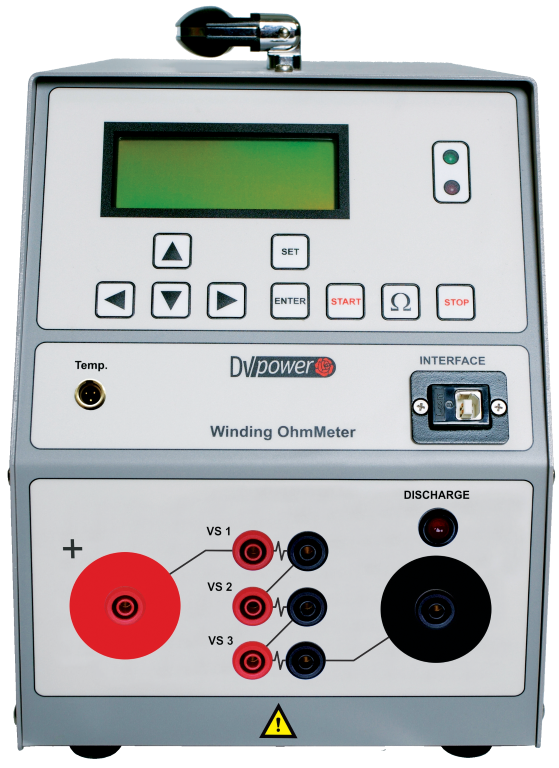

Омметр RMO TW

Омметр серии RMO-TW предназначен для измерения сопротивления обмотки индуктивных объектов. Прибор RMO-TW основан на самых современных технологиях доступные на сегодняшний момент, используя передовую технологию подключения. Прибор RMO-TW является точным (0,1%), мощным (до 50 А) и легким. Он способен генерировать постоянный ток без пульсаций автоматически регулируемой схемой измерения и разрядки.
Прибор RMO-TW способен выполнять простую, быструю и надежную проверку РПН трансформатора. Этот прибор позволяет измерять сопротивление обмотки в каждом положении РПН без необходимости разрядки трансформатора между испытаниями. Благодаря данным измерениями можно обнаружить различные проблемы с переключением, например, обрыв цепи РПН. Результаты отображаются на ЖК-дисплее с подсветкой.

ПРИМЕНЕНИЕ

Перечень функциональных возможностей прибора RMO TW:

•  Трехканальное измерение сопротивления обмотки, которое позволяет одновременное измерение сопротивления до трех обмоток на одной фазе;
•  Обнаружение неисправностей во время работы переключателей РПН (OLTC), выполняемых на одной фазе;
•  Heat Run тест, который позволяет получить температуру горячей точки вместе с графиком сопротивления во время процесса охлаждения;

Подключение RMO TW к трансформатору

RMO-TW имеет три отдельных канала измерения сопротивления, которые позволяют выполнять одновременное измерение первичной, вторичной и третичной обмотки на одной и той же фазе, как показано на рисунке выше. Это значительно ускоряет измерение и уменьшает время испытания трансформатора. В то же время благодаря насыщению сердечника через обмотки ВН и НН время стабилизации, а соответственно и общее время испытания может быть дополнительно сокращено.

Одновременное трехканальное измерение сопротивления обмотки

RMO-TW генерирует ток с напряжением до 55 В. Это гарантирует, что сердечник будет быстро насыщен, а продолжительность испытания будет как можно короче. Три независимых канала обеспечивают одновременное испытание трех последовательных обмоток - первичной, вторичной и третичной обмотки. В хранилище RMO-TW достаточно памяти для хранения 1000 измерений. Все измерения содержат данные со временем и датой. Прибор оснащен тепловой и максимальной токовой защитой. RMO-TW обладает очень высокой способностью устойчивостью к электростатическим и электромагнитным помехам, которые существуют в электрических полях ВН. Это достигается за счет запатентованного фильтрационного решения, применяемого как для аппаратной, так и для прикладной программной составляющей.

Измерение сопротивления в нескольких позициях переключателя

Сопротивление обмотки всех положений переключателя ответвлений на одной фазе может быть измерено как часть одного цикла испытаний, без разрядки между измерениями. Для переключателей РПН (OLTC) и переключателей ответвлений без нагрузки(DETC) предусмотрены различные режимы испытания. Прибор регистрирует перебои во время работы переключателей РПН и выдает предупреждающее сообщение оператору.

Автоматическое размагничивание трансформатора

После измерения с применением постоянного тока, такого как измерение сопротивления обмотки, сердечник силового или измерительного трансформатора может быть намагничен. Кроме того, при отключении трансформатора некоторое количество магнитного потока может оставаться в сердечнике. Остаточный магнетизм может вызывать различные проблемы, такие как ошибочные измерения на трансформаторе, пусковой ток при запуске силового трансформатора или неправильная работа защитных реле из-за намагниченных сердечников измерительных трансформаторов. Чтобы устранить данный источник потенциальных проблем, необходимо выполнить размагничивание. После завершения процесса разрядки RMO-TW может выполнить полностью автоматическое размагничивание. Для размагничивания сердечника трансформатора необходимо применение переменного тока с уменьшающейся величиной до нуля амплитудой. RMO-TW обеспечивает данный переменный ток, благодаря внутренним изменениям полярности контролируемого постоянного тока.

Программное обеспечение DV-Win

Программное обеспечение DV-Win позволяет контролировать и наблюдать за процессом испытания, а также сохранять и анализировать результаты на ПК. Он формирует отчет об испытаниях, формат которого можно выбрать в виде таблицы Excel, PDF, Word или ASCII. Программное обеспечение предоставляет дополнительную опцию проверки РПН (OLTC), регистрируя испытательный ток во время перехода между ответвлениями. Стандартный интерфейс - USB. Опционально возможен интерфейс RS232.

Применение режима Heat Run Test

Программное обеспечение DV-Win имеет дополнительную функцию экстраполяции зависимости температуры и сопротивления. После отключения трансформатора, RMO-TW немедленно подключается к трем трансформаторным обмоткам и запускается таймер. Сопротивление обмотки измеряется с регулярными временными интервалами. Эта информация используется для автоматической экстраполяции значений температуры и сопротивления в момент неопосредственного отключения трансформатора.
